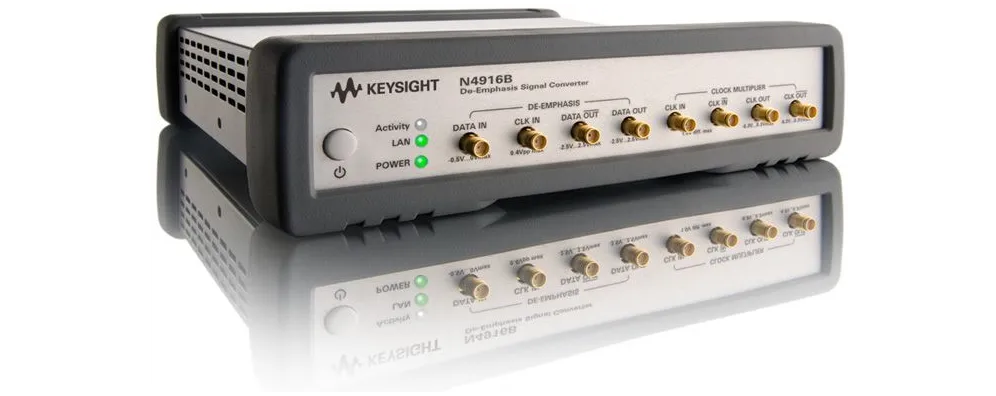

Keysight N4916B De-Emphasis Signal Converter
Keysight N4916B конвертер сигналу з де-підкреслення
Keysight N4916B de-emphasis signal converter provides multi-tap FIR filtering with adjustable pre- and post-cursor de-emphasis up to 12 dB, supporting 660 Mb/s to 14.2 Gb/s.
Деталі продукту
| Модель | N4916B |
| Виробник | Keysight |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Keysight N4916B конвертер сигналу з де-підкреслення дозволяє інженерам R&D та тестування точно емулювати de-emphasis передавача наступного покоління, використовуючи багаторівневе фільтрування Finite Impulse Response (FIR). Він підтримує один до-курсор та два задні курсори з окремо регульованими рівнями де-підкреслення до 12 дБ. За допомогою DC-coupling, який допускає незбалансовані потоки шаблонів, та прозорої обробки джитеру, N4916B дозволяє емулювати умови реального світу de-emphasis та джитеру для точної характеризації приймача.
Основні характеристики
- Регульоване де-підкреслення: один до-курсор та два задні курсори, 0 до 12 дБ кожен
- Підтримує швидкості передачі даних від 660 Мб/с до 14,2 Гб/с
- DC-coupled: допускає незбалансовані шаблони та послідовності навчання
- Прозоре до джитеру на сигналах даних та синхросигналу
- Гнучке використання з J-BERT N4903B, ParBERT 81250A або іншими генераторами шаблонів
- Програмування через J-BERT N4903B або автономна робота
- Опціональний помножувач тактової частоти (опт. 001)
- Компактна форма
Застосування
- Валідація стандартів серійної шини наступного покоління
- Емуляція та тестування передавача де-підкреслення
- Характеризація допустимості джитеру приймача з де-підкресленням
- Компенсація спотворення кабелю та пристосування у тестових установках
- Валідація та характеризація високошвидкісного серійного I/O
Характеристики
| De-Emphasis Configuration | One pre-cursor and two post-cursors |
| De-Emphasis Range | 0 to 12 dB per tap |
| Data Rate | 660 Mb/s to 14.2 Gb/s |
| Coupling | DC-coupled |
| Jitter Performance | Transparent to jitter on data and clock signals |
| Operation | Programmable via J-BERT N4903B or stand-alone |
