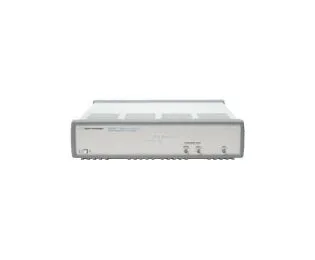

Keysight N4916A De-Emphasis Signal Converter
Keysight N4916A конвертер сигналу з де-підкреслення
Запитати ціну
Keysight N4916A de-emphasis signal converter enables accurate design and test of gigabit serial ports with adjustable post-cursor de-emphasis up to 12 dB.
Деталі продукту
| Модель | N4916A |
| Виробник | Keysight |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Keysight N4916A конвертер сигналу з де-підкреслення дозволяє інженерам проектування та тестування точно характеризувати гігабітні серійні порти та канали, які працюють з де-підкресленими сигналами. De-emphasis — це техніка попередньої деформації сигналу, яка компенсує втрати, спричинені друкованими платами та задніми панелями на гігабітних швидкостях передачі даних. Цей інструмент дозволяє створювати надійніші проекти приймача з надійною роботою в реальних середовищах плати.
Основні характеристики
- Регульовані рівні де-підкреслення: задні курсори до 12 дБ
- Підтримує швидкості передачі даних до 13,5 Гб/с
- Диференціальні виходи
- Зручна експлуатація через J-BERT N4903A та генератори серійних імпульсних даних
- Тестування гіршого випадку з можливістю проходження джитеру
Застосування
- Характеризація приймача PCI Express 1 та 2
- Валідація SATA 3 Гб/с
- Тестування fully buffered DIMM
- Відповідність стандартам CEI 6/11G
- Тестування приймача 10 Gb Ethernet
Комплектація
- Один 50 Ω закінчення (SMA)
- Один адаптер 2.4 мм на SMA
- USB кабель
Характеристики
| N4916A | De-emphasis signal converter Includes: One 50 Ω termination (SMA) One 2.4 mm to SMA adapter USB cable Commercial calibration report and certificate (“UK6”) Getting started guide. |
