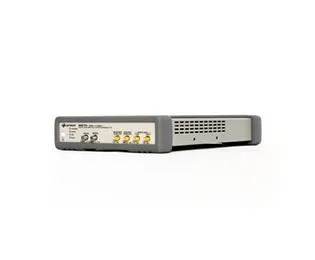

Keysight N4877A Clock Data Recovery Demultiplexer
Keysight N4877A відновлювач тактового сигналу та демультиплексер
Запитати ціну
Keysight N4877A Clock Data Recovery and Demultiplexer operates from 50 Mb/s to 32 Gb/s with tunable loop bandwidth and 100 fs rms jitter for BER testing.
Деталі продукту
| Модель | N4877A |
| Виробник | Keysight |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
N4877A — це пристрій відновлення тактового сигналу (CDR) та демультиплексер, призначений для тестування високошвидкісних послідовних пристроїв. Він працює в широкому діапазоні від 50 Мб/с до 32 Гб/с, забезпечуючи достатній запас для нових стандартів та існуючих застосувань. Вбудований демультиплексер 1:2 забезпечує економічне тестування приймачів з приладами Keysight BERT для швидкості передачі даних вище 12.5 Гб/с.
Основні характеристики
- Діапазон роботи від 50 Мб/с до 32 Гб/с (опція 16G до 16.5 Гб/с)
- Регульована смуга пропускання петлі до 20 МГц з вибіркою підсилення
- Вихід тактового сигналу та допоміжного сигналу з залишковим джитером від 100 fs (RMS)
- Вбудований демультиплексер 1:2 для економічного тестування
- Входу із високою чутливістю для малих сигналів
- Графічний інтерфейс користувача через USB
Застосування
- Характеризація приймача 100GbE
- Тестування 32GFC та 16GFC Fibre Channel
- Комп'ютерні стандарти: USB 3.0, SATA, SAS, PCIe включаючи PCIe gen4
- Відновлення тактового сигналу з потоків даних, коли сигнали тактування недоступні
- Очищення тактового сигналу та зменшення джитеру для точних вимірювань
Характеристики
| Characterize Next-Generation Receivers and Transmitters | The N4877A Clock Data Recovery is designed to operate over from 50 Mb/s to 32 Gb/s. The wide data rate range allows testing of emerging standards like 100GbE and 32GFC while covering existing lower speed standards. The 16G option operating up to 16.5 Gb/s is ideal for 16GFC as well as computer standards like USB 3.0, SATA, SAS and PCIe including PCIe gen4. |
| Recover Clocks or Clean-Up Clocks | The N4877A provides necessary clock signals for BERTs or oscilloscopes when access to appropriate clock signals from the device under test (DUT) is not possible. The N4877A recovers clocks from data streams if a clock is not available or can act as clean-up PLL for existing clocks with excessive intrinsic jitter to allow accurate measurements. |
| Simplify Receiver Testing of high speed Devices | The N4877A Clock Data Recovery and Demultiplexer 1:2 is the counterpart to the N4876A Multiplexer 2:1 and complements Keysight's J-BERT and ParBERT based receiver test solutions for data rates between 12.5 Gb/s and 28.4 Gb/s. |
| Features | Parameters |
| Power Consumption | 100–240 V, ~50/60 Hz, 90 VA, max |
| Operating Temperature | 10 to 40 °C |
| Storage Temperature | –40 to 70 °C |
| Operating humidity | 95% relative humidity, non-condensing |
| Storage Humidity | 50% relative humidity |
| Connectors Rear Panel | USB; LAN; IEC power connector |
| Rack Mount without Bumper | 1/2 x 19“ width, 1U height: 213 x 44.5 x 360 mm (8.4 x 1.8 x 14.2 in) |
| Weight Net | 2.9 kg (6.4 lb) |
| Weight Shipping | 5.5 kg (12.1 lb) |
