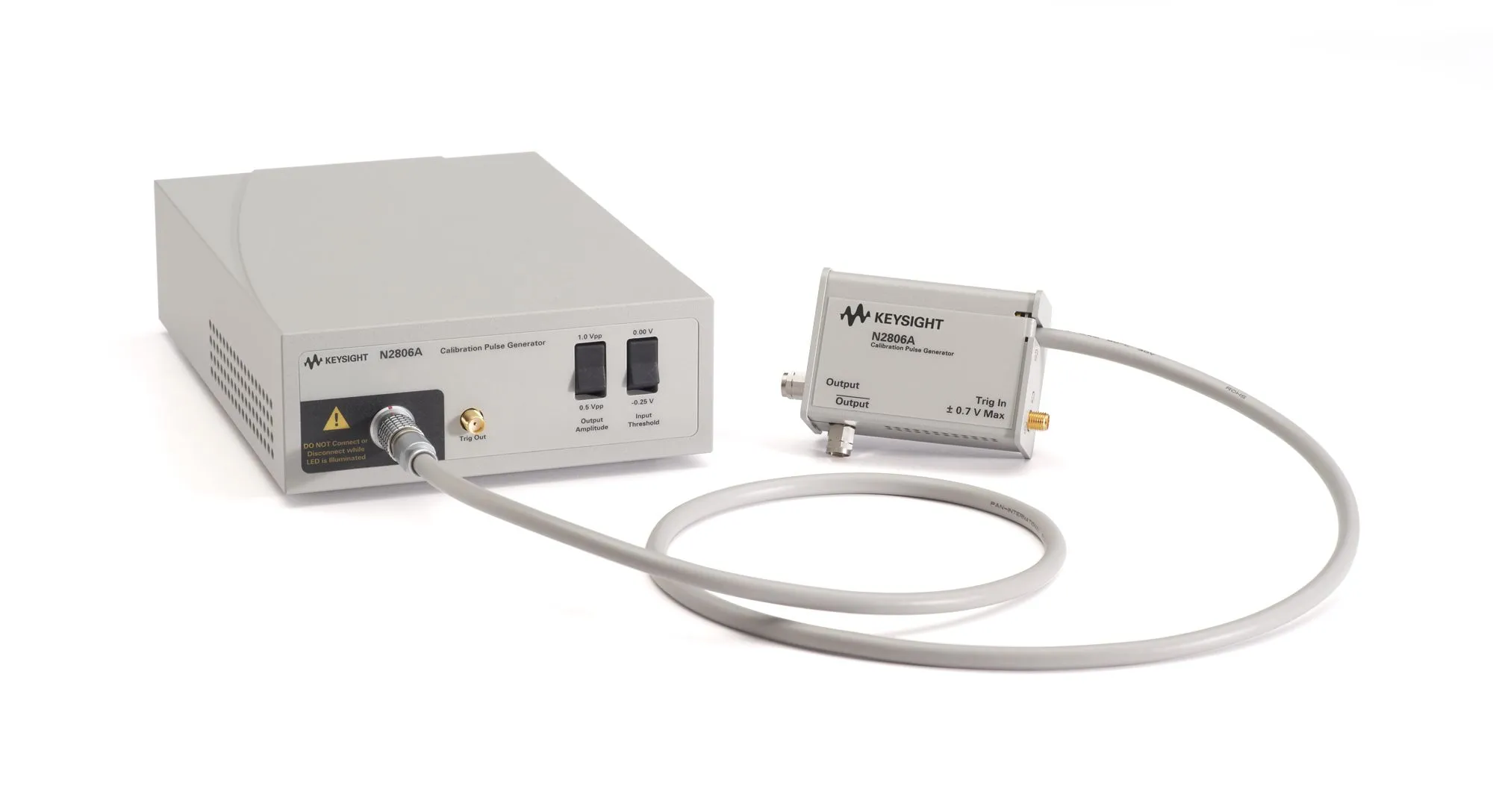

Keysight N2806A Precision Pulse Generator

Огляд

Keysight N2806A є прецизійним генератором імпульсів, що виробляє імпульси та прямокутні хвилі з світовим рівнем швидкості країв та спектральної чистоти. Дизайн з дистанційною головкою дозволяє быстрому виходу країв підключатися безпосередньо до точок вимірювання, усуваючи деградацію сигналу від кабелів. Генератор має 2 диференціальні RF виходи з одночасним доступом до зростаючих та падаючих країв, що дозволяє вимірювання диференціальної реакції на крок та вимірювання часової області (TDR). N2806A використовує патентовану технологію диференціального підсилювача InP (індій фосфід) Keysight для досягнення безпрецедентної продуктивності імпульсів.

Основні характеристики

• Найшвидший генератор імпульсів із часом падіння < 7 пс та часом зростання < 9 пс
• Повністю диференціальний на 2 RF виходах з одночасним доступом до зростаючих та падаючих країв
• Генерація прямокутної хвилі 45 GHz з краями < 9 пс
• Дизайн з дистанційною головкою для мінімальної деградації сигналу від кабелів
• Найбільша спектральна чистота та ідеальна реакція на крок для критичних калібрувальних застосувань
• Включено до комплекту N2807A PrecisionProbe Advanced для характеризації втрат вставлення до 63 GHz

Застосування

• Вимірювання цілісності високошвидкісних сигналів та аналіз TDR
• Прецизійні калібрування та метрологічні застосування
• Характеризація диференціальної реакції на крок
• Тестування широкосмугових RF та мікрохвильових компонентів
