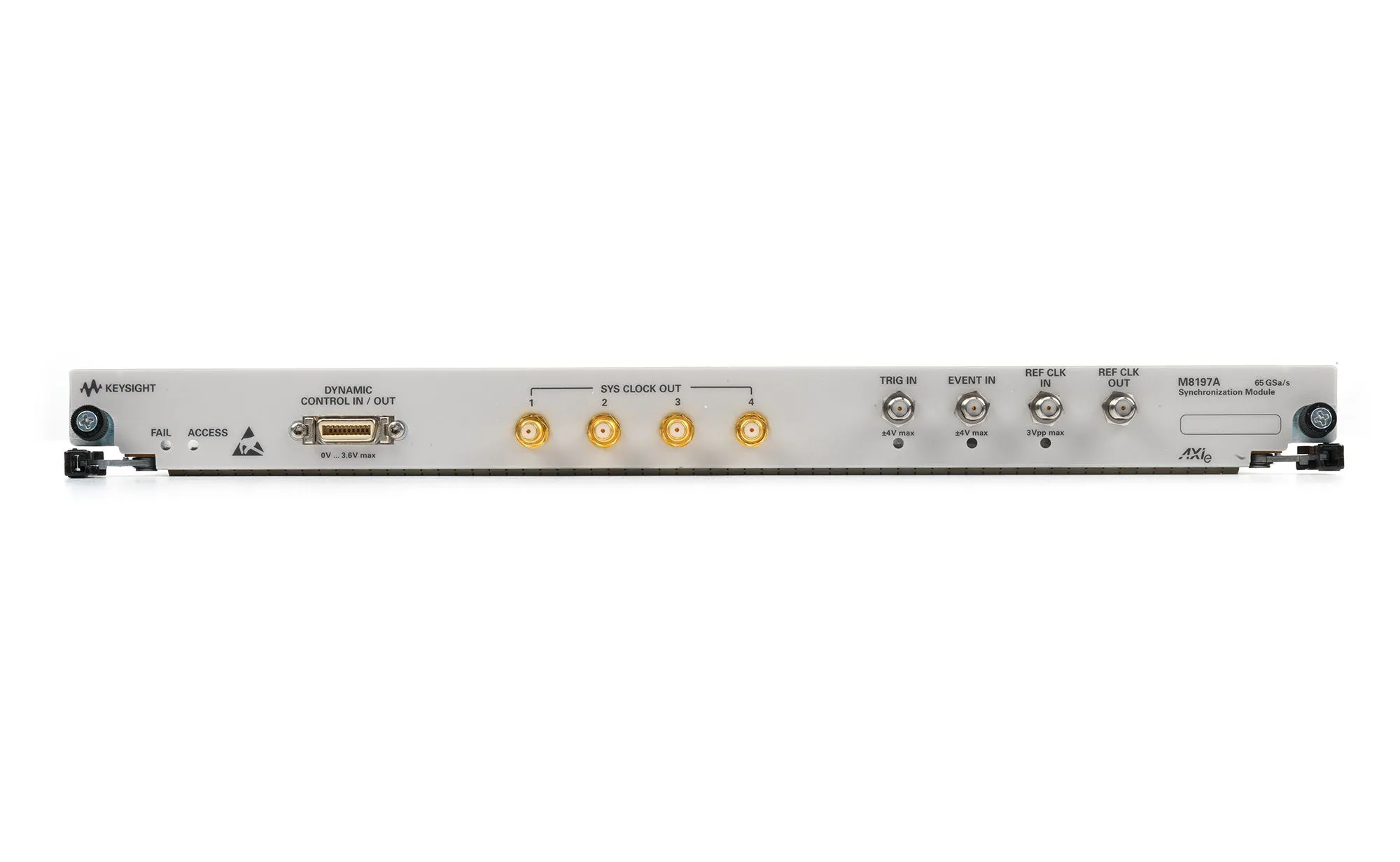

Keysight M8197A Synchronization Module
Keysight M8197A модуль синхронізації
Запитати ціну
Keysight M8197A is a multi-channel synchronization module for coordinating up to 4 M8195A modules with ±20 ps trigger delay accuracy.
Деталі продукту
| Модель | M8197A |
| Виробник | Keysight |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Keysight M8197A — це модуль багатоканальної синхронізації, призначений для координації та синхронізації до 4 модулів генератора довільних сигналів для складних сценаріїв сигналів, які потребують точного вирівнювання. Він дозволяє створювати повністю синхронні системи з до 16 незалежних каналів на кількох шасі AXIe, забезпечуючи розповсюдження тригера з точністю затримки ±20 ps.
Основні характеристики
- Синхронізація до 4 модулів M8195A або еквівалентних блоків AWG
- Точність затримки тригера ±20 ps на всіх модулях
- Повторюваність skew 2 ps між модулями незалежно від частоти дискретизації
- Роздільна здатність skew 50 fs між модулями для точного вирівнювання каналів
- Динамічний вхідний керувальний сигнал та вихідний сигнал загального призначення для координації M8195A
- Підтримка до 16 незалежних каналів на 5-слотовому шасі AXIe
- Формат модуля 1-слот AXIe для ефективної інтеграції системи
Застосування
- Багатополосні послідовні програми, які потребують когерентного генерування сигналів
- Когерентне генерування сигналів багатоканального I/Q до 8 пар I/Q
- Когерентне генерування сигналів багатоканального IF/RF з до 16 незалежних сигналів
- Тестування MIMO (Multiple-Input Multiple-Output) систем
- Програми фізики та дослідження, які потребують синхронізованих каналів
Характеристики
| Precise alignment for repeatable measurements | one trigger input can trigger up to 4 M8195A modules with a delay accuracy of ±20 ps skew repeatability of 2 ps between modules independent of sampling rate skew resolution of 50 fs between modules |
| Typical Applications | multi-lane serial applications phase coherent multi-channel I / Q signal generation up to 8 I/Q pairs phase coherent multi-channel IF / RF generation with up to 16 IF / RF signals physics MIMO |
