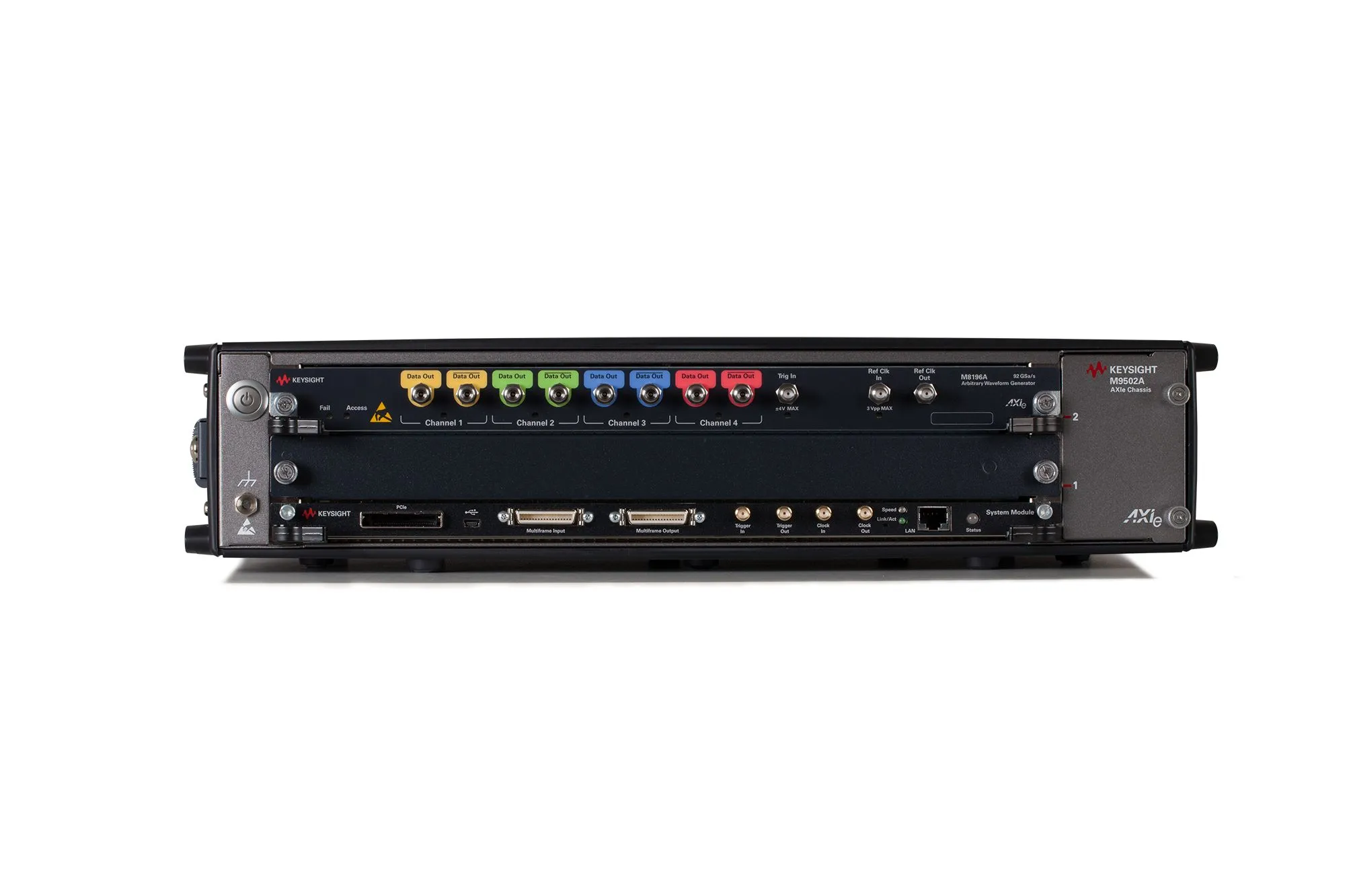

Keysight M8196A Arbitrary Waveform Generator
Keysight M8196A генератор довільних сигналів
Запитати ціну
Keysight M8196A is a high-speed arbitrary waveform generator with 92 GSa/s sample rate, 32 GHz bandwidth, and up to 4 channels in a single AXIe module.
Деталі продукту
| Модель | M8196A |
| Виробник | Keysight |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Keysight M8196A — це високошвидкісний генератор довільних сигналів з найвищою комбінацією частоти дискретизації, смуги пропускання та щільності каналів. Він забезпечує частоту дискретизації до 92 GSa/s із смугою пропускання 32 GHz та 8-бітною роздільною здатністю, підтримуючи сигнали до 64 GBaud на до 4 каналах у одному модулі AXIe.
Основні характеристики
- Частота дискретизації до 92 GSa/s із смугою пропускання 32 GHz
- Надзвичайно низький внутрішній jitter для точної генерування сигналів
- Висока щільність каналів: 1, 2 або 4 канали на модуль AXIe
- 512 kSa пам'яті сигналів на канал
- Час переходу менше 9 ps (20% до 80%) із компенсацією частотного відгуку
- Амплітуда вихідного сигналу до 1 Vpp(se) або 2 Vpp(diff), діапазон напруги -1.0 до +2.5 V
- Підтримка сигналів до 64 GBaud та більше
- Вбудована калібрування частоти та фазового відгуку
- Багатофункціональність з програмою M8070A для тестування M8000 Series
Застосування
- Генерування та тестування високошвидкісних цифрових сигналів
- Когерентні оптичні комунікації
- Протоколи 5G та наступного покоління бездротовим зв'язком
- Тестування частоти помилок (BER)
- Аналіз цілісності сигналу та jitter
Характеристики
| Channel/Port Count | 4 |
| Maximum Sample/Data Rate | 92 GS/s |
