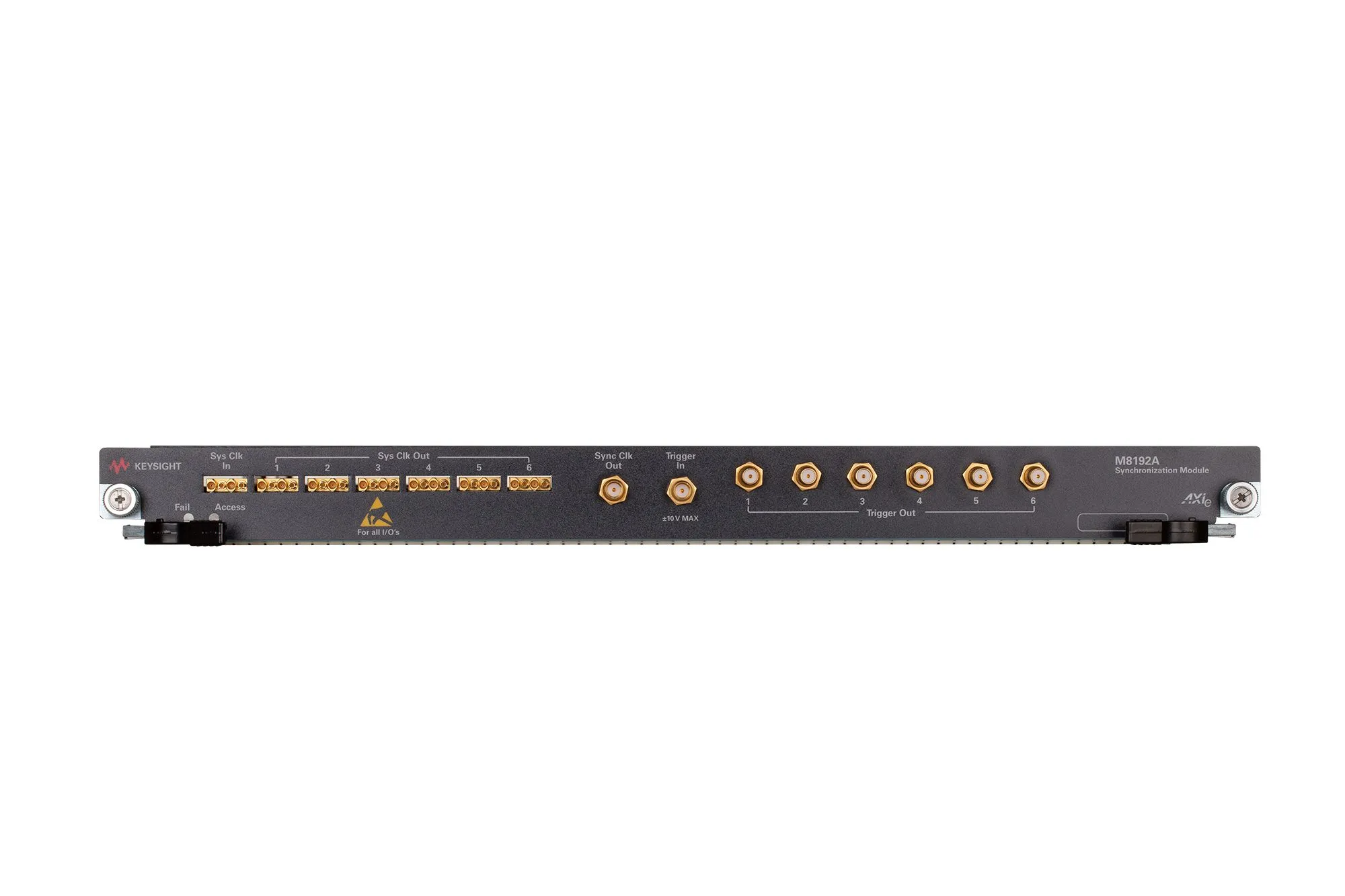

Keysight M8192A Multi-Channel Synchronization Module
Keysight M8192A синхронізаційний модуль багатоканальних систем
Запитати ціну
Keysight M8192A synchronization module for multi-channel AWG and BERT systems, enabling phase coherent signal generation with 2 ps skew repeatability.
Деталі продукту
| Модель | M8192A |
| Виробник | Keysight |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Keysight M8192A — синхронізаційний модуль для багатоканальних систем, розроблений для складних тестів, що вимагають паралельної генерації хвиль. Він синхронізує до 6 модулів M8190A AWG або 12 незалежних каналів і підтримує тестування високошвидкісних цифрових шин, таких як PCI Express. Модуль забезпечує детерміністичну затримку з входами тригера та винятковою точністю синхронізації.
Основні характеристики
- Синхронізація до 6 модулів M8190A AWG або 12 незалежних каналів для складних сценаріїв сигналів
- Підтримка синхронізації до 4 модулів M8051A та 1 модуля M8041A BERT для тестування до 10 смуг паралельно
- Повторюваність затримки 2 пс між будь-якими двома каналами незалежно від частоти дискретизації
- Роздільна здатність затримки 50 fs між будь-якими двома каналами
- Укладається в стандартну рамку AXIe
Застосування
- Фазово когерентна багатоканальна генерація сигналу I/Q до 6 пар I/Q
- Фазово когерентна багатоканальна генерація IF/RF до 12 сигналів IF/RF
- Багатосмугові послідовні застосування, такі як PCI Express
- Застосування MIMO
- Дослідження та тестування в фізиці
Комплектація
- Два кабелі синхронізації
- Два кабелі тригера
Характеристики
| Synchronization of: | up to 6 M8190A AWG modules, or 12 independent channels for complex signal scenarios up to 4 M8051A and 1 M8041A BERT modules, or 10 independent channels |
| Precise Alignment for Repeatable Measurements: | One trigger input can trigger up to 6 M8190A modules or 4 M8051A and 1 M8041A modules with deterministic latency Skew repeatability of 2 ps between any two channels independent of sampling rate Skew resolution of 50 fs between any two channels |
| M8192A | Synchronization Module for up to six M8190A AWG modules. Please note that two clock cables and two trigger cables are included. For more than two modules, the corresponding number of clock cables and trigger cables needs to be ordered separately. |
