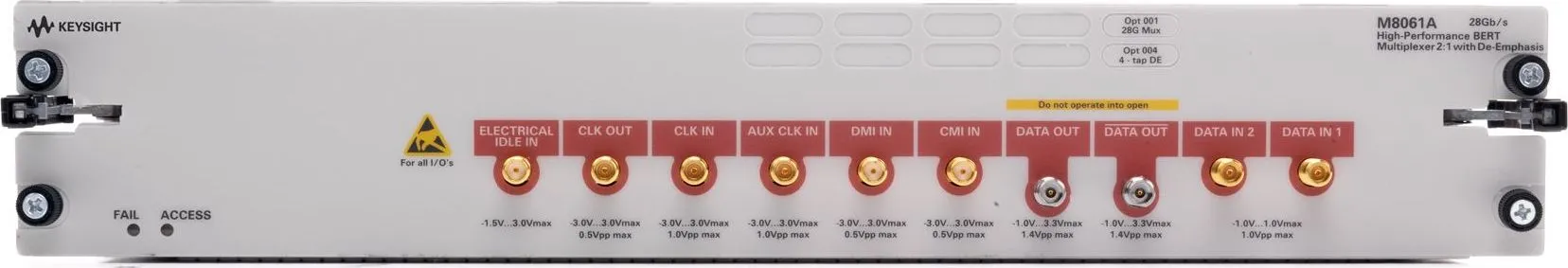

Keysight M8061A 2:1 Multiplexer
Keysight M8061A мультиплексор 2:1
Запитати ціну
Keysight M8061A 2:1 multiplexer extends J-BERT pattern generators to 32 Gb/s with optional de-emphasis, superposition interference, and Clock/2 jitter injection for serial interface characterization.
Деталі продукту
| Модель | M8061A |
| Виробник | Keysight |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Keysight M8061A — це мультиплексор 2:1 з опціональним de-emphasis, призначений для розширення можливостей J-BERT M8020A та J-BERT N4903B генераторів схем. Він дозволяє інженерам НДДКР та тестування характеризувати послідовні інтерфейси до 32.0 Гб/с із розширеними функціями кондиціонування сигналу, включаючи калібровану de-emphasis, суперпозицію перешкод та ін'єкцію jitter.
Основні характеристики
- Розширює швидкість даних J-BERT M8020A до 32 Гб/с та J-BERT N4903B до 28.4 Гб/с
- Чотири калібровані повноти de-emphasis, розширювані до восьми (опціонально)
- Внутрішня суперпозиція перешкод для синфазного та диференціального режимів
- Можливість ін'єкції Clock/2 jitter
- Прозорість до jitter, генерованого J-BERT M8020A та N4903B
- Підтримка електричного переходу в режим очікування
- Керування через USB з інтерфейсу J-BERT
- Формат 2-слотового модуля AXIe
Застосування
- Тестування оптичних приймачів-передавачів: 100GBASE-LR4, -SR4, -ER4
- Характеристика приймачів 32G Fibre Channel
- Тестування інтерфейсів SERDES та chip-to-chip
- Верифікація відповідності стандарту OIF CEI
- Тестування інтерфейсів платформи та кабелів: 100GBASE-KR4, -CR4
Характеристики
| Application Examples for M8061A | Optical transceivers such as 100GBASE-LR4, -SR4 and -ER4, 32G Fibre Channel SERDES and chip-to-chip interfaces, such as OIF CEI Backplanes, cables, such as 100GBASE-KR4, -CR4 |
| Emulate transmitter De-Emphasis with up to 8 taps | Many multi gigabit serial interfaces use transmitter de-emphasis to compensate for electrical signal degradations caused by printed circuit boards or cables between the transmitter and the receiver ports. R&D and test engineers who need to characterize receiver ports under realistic and worst case conditions require a pattern generator that allows to accurately emulate transmitter de-emphasis with adjustable multi-tap de-emphasis levels. The M8061A can be used in combination with J-BERT M8020A |
