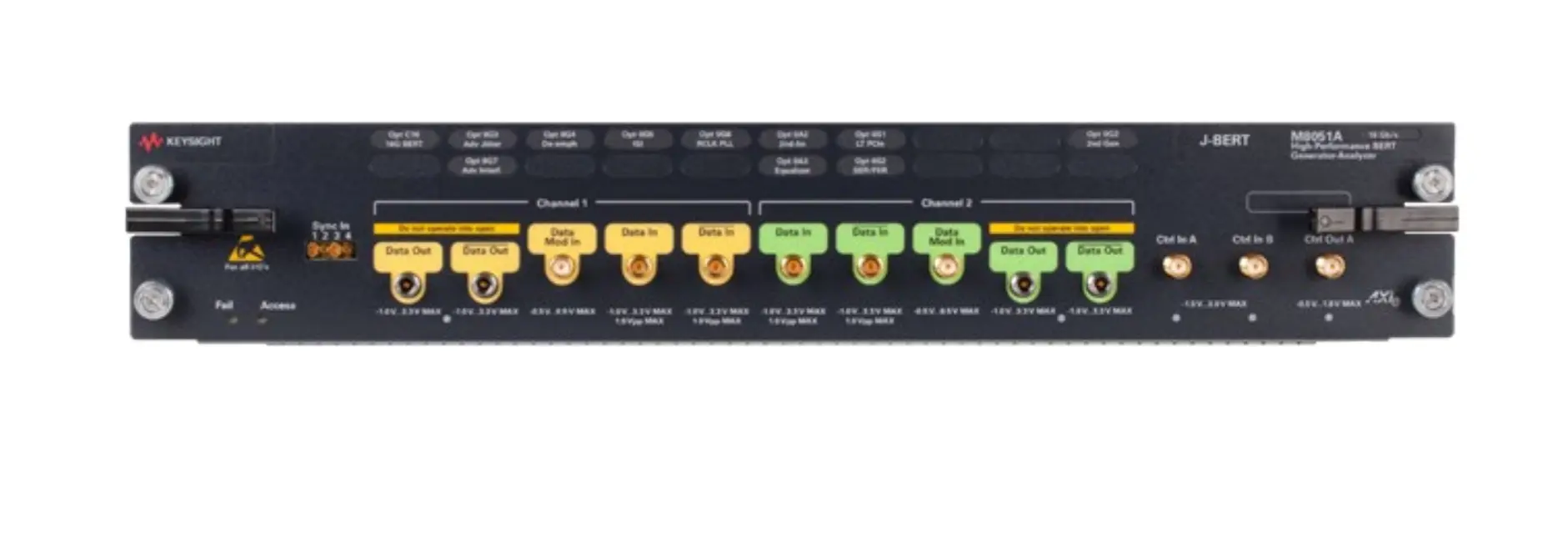

Keysight M8051A багатоканальний модуль BERT
Keysight M8051A Multi-Channel BERT Module
Запитати ціну
Keysight M8051A multi-channel BERT with data rates up to 16 Gb/s, up to 10 channels, integrated jitter injection, and PCI Express link training.
Деталі продукту
| Модель | M8051A |
| Виробник | Keysight |
| Категорія | Тестування бітових помилок |
| Наявність | На замовлення |
Опис
Огляд
Keysight M8051A — це багатоканальний модуль тестування коефіцієнту помилок (BERT) з підтримкою швидкостей даних до 16 Gb/s з інтегрованою генерацією та аналізом шаблонів. Вмішує до 10 каналів BERT в однослотовому шасі 14-слотових AXIe, надаючи комплексне впровадження джитру, регулювання передемфази та синхронізацію тактової частоти на всіх каналах. Цей модуль розроблений для тестування складних послідовних інтерфейсів введення-виведення, включаючи стандарти PCI Express.
Основні характеристики
- Швидкості даних до 8,5 Gb/s та 16 Gb/s з масштабованою багатоканальною архітектурою
- До 10 каналів генератора та аналізатора шаблонів BERT у одному шасі 14-слотового AXIe
- Вбудоване та відкалібровано впровадження джитру (RJ, PJ1, PJ2, SJ, BUJ, SSC, синусоїдальні перешкоди)
- 8-крокова передемфаза (позитивна та негативна), окремо регульована на кожному каналі
- Вбудоване відновлення тактової частоти та вирівнювання на всіх каналах
- Інтерактивна тренування лінків для PCI Express
- Окремо регульована затримка каналу генератора та послідовність шаблонів
- Синхронізація тактової частоти між усіма модулями
- Усі параметри та модулі можна оновити
Застосування
- Багатоканальне тестування та тренування лінків PCI Express
- Характеризація інтерфейсу послідовного введення-виведення
- Тестування відповідності для комунікаційних стандартів
- Перевірка конструкції для високошвидкісних приймо-передавачів
Характеристики
| Maximum Data Rate | 8.5 Gb/s and 16 Gb/s |
| Maximum Channels | Up to 10 BERT channels |
| Chassis Compatibility | 14-slot AXIe |
| De-emphasis | 8-tap (positive and negative) |
| Jitter Injection Types | RJ, PJ1, PJ2, SJ, BUJ, SSC (triangular and arbitrary, residual) |
| Clock Synchronization | Integrated between all modules |
| Features | Built-in clock recovery, equalization, interactive PCI Express link training |
| Pattern Generation | Individually adjustable generator channel delay and sequence |
| Upgradeable | All options and modules are upgradeable |
