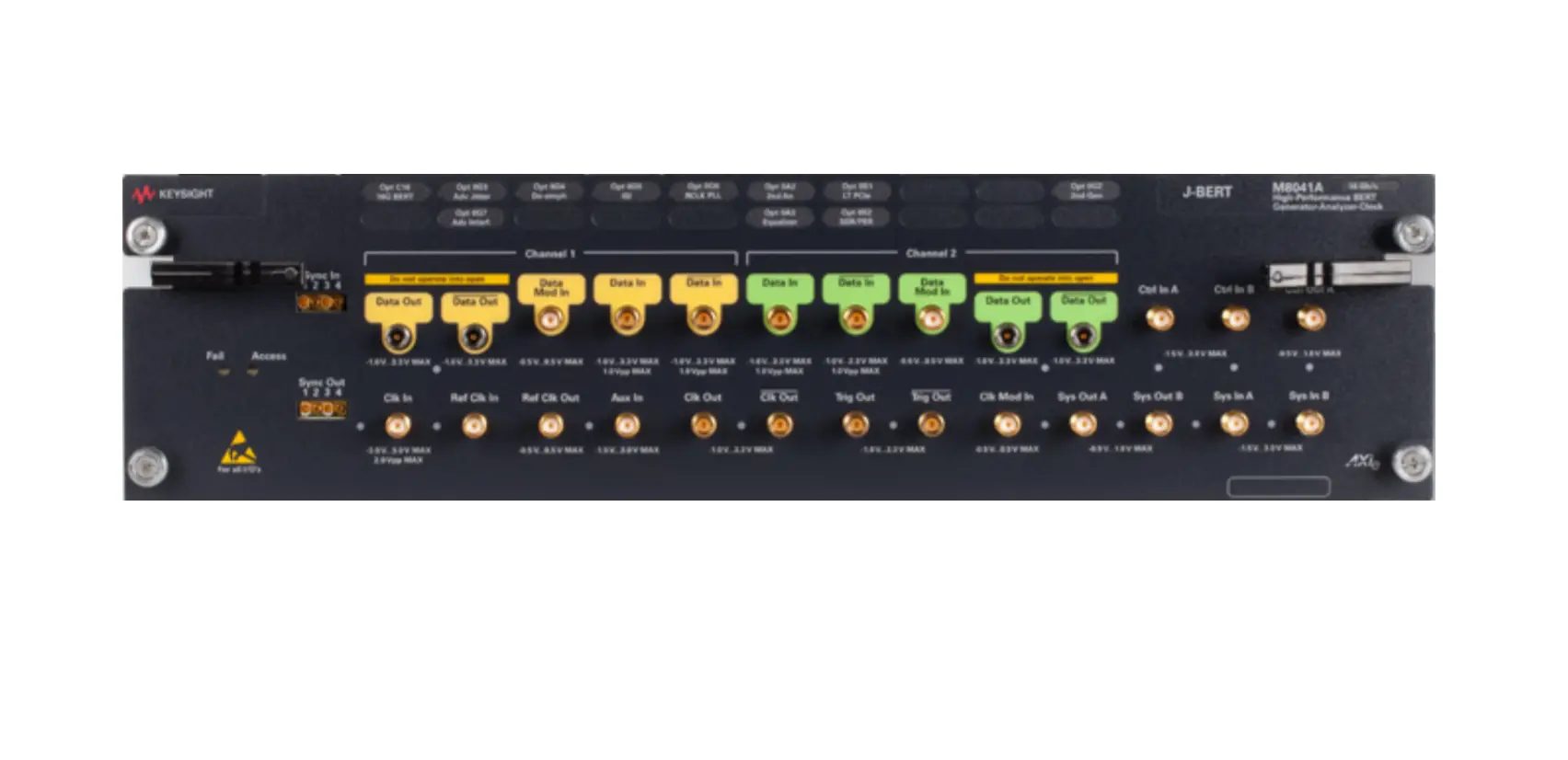

Keysight M8041A High Performance BERT Module
Keysight M8041A модуль аналізатора помилок високої продуктивності
Запитати ціну
Keysight M8041A is a high-performance pattern generator and error analyzer supporting data rates up to 16 Gb/s with integrated jitter injection, de-emphasis, and equalization for BERT testing.
Деталі продукту
| Модель | M8041A |
| Виробник | Keysight |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Keysight M8041A — це високопродуктивний модуль аналізатора помилок (BERT), розроблений для генерування патернів та виявлення помилок. Підтримуючи швидкість передачі даних до 16 Гб/с, M8041A можна налаштувати як генератор патернів, детектор помилок або комбінацію обох у форм-факторі 3-слотового AXIe. Це частина високопродуктивної системи BERT J-BERT M8020A для валідації високошвидкісних послідовних інтерфейсів.
Основні характеристики
- Швидкість передачі даних до 8,5 та 16 Гб/с для генератора патернів та детектора помилок
- До чотирьох каналів BERT на 16 Гб/с у шасі 3-слотового AXIe, розширюється до 32 Гб/с з мультиплексером M8061A
- Вбудоване та відкалібровано впровадження джиттера: RJ, PJ1, PJ2, SJ, BUJ, синусоїдальне втручання (синфазне та диференціальне), SSC
- 8-відводна дефазна фільтрація з можливістю до 20 дБ (позитивна та негативна)
- Вбудоване та регульоване ISI для емуляції втрат
- Інтерактивне навчання зв'язків для PCI Express
- Вбудоване відновлення годинника та вирівнювання
- Усі модулі та опції можна оновлювати
Застосування
- Характеризація та тестування високошвидкісних послідовних інтерфейсів
- Тестування відповідності PCI Express
- Валідація трансивера центру обробки даних
- Перевірка обладнання телекомунікацій та мереж
Характеристики
| Data Rate (Generator/Analyzer) | Up to 8.5 Gb/s or 16 Gb/s |
| Number of Channels | Up to 4 BERT channels (16 Gb/s each) in 3-slot AXIe |
| Form Factor | 3-slot AXIe module |
| De-emphasis | 8-tap, up to 20 dB (positive and negative) |
| Jitter Injection | RJ, PJ1, PJ2, SJ, BUJ, sinusoidal interference, SSC |
| ISI Support | Integrated and adjustable for loss emulation |
| Link Training | Interactive PCI Express support |
| Clock Recovery | Built-in with equalization |
