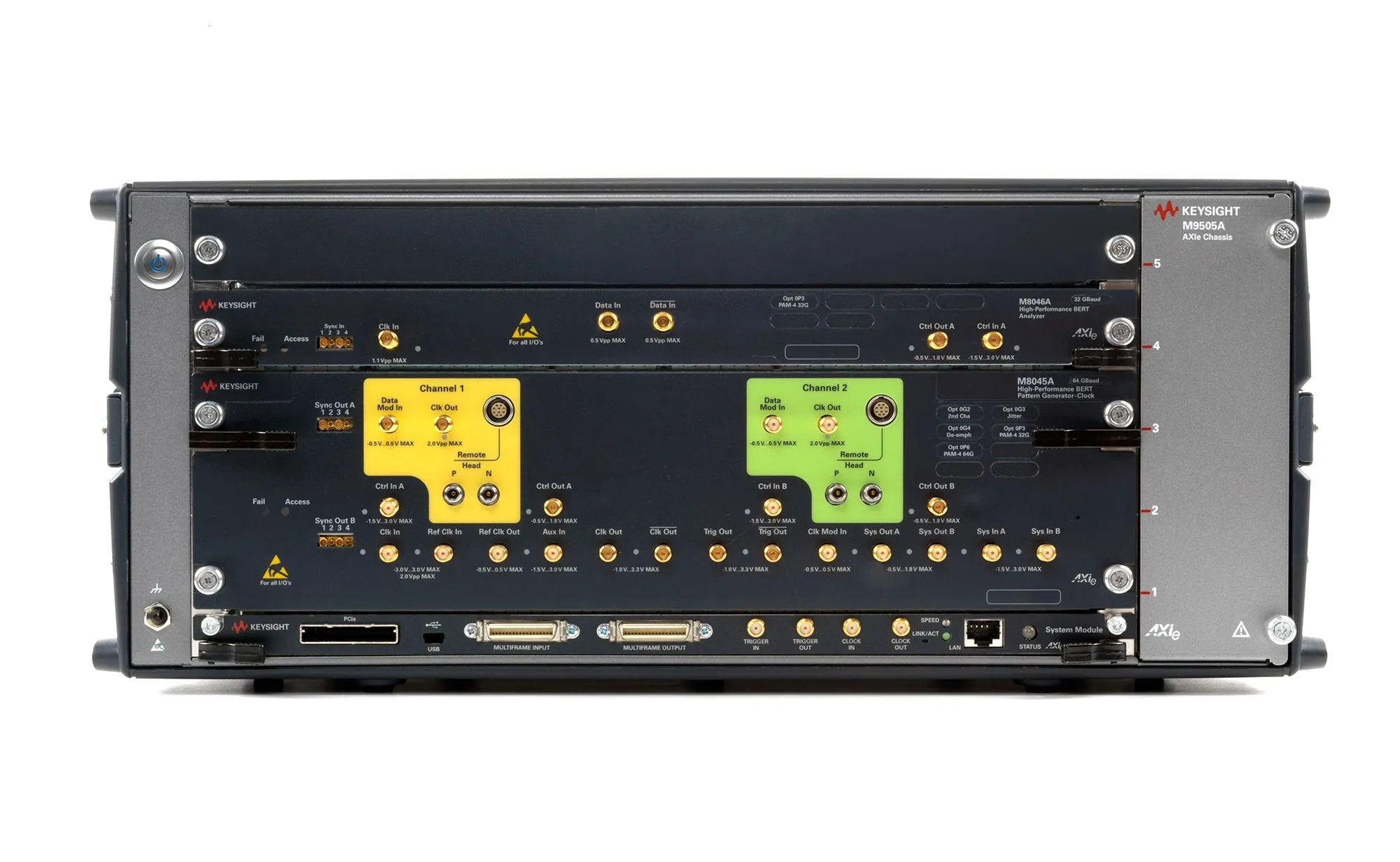

Keysight M8040A 64 Gbaud BERT

Огляд

Keysight M8040A — це висока інтегрований тестер помилок біт (BERT) для характеризації фізичного рівня та тестування відповідності пристроїв, що працюють на високих швидкостях передачі даних. З підтримкою форматів PAM4 та NRZ сигналів та швидкостями передачі до 64 Gbaud (128 Gbit/s), він охоплює всі варіанти стандартів 200 та 400 GbE.

Розроблений для інженерів R&D та тестування, M8040A характеризує мікросхеми, пристрої, модулі приймачів та під-компоненти з послідовними портами введення-виведення у додатках центру обробки даних та зв'язку. Включена дистанційна голова M8057A дозволяє гнучко позиціонувати близько до пристрою під тестуванням для точних вимірювань.

Основні характеристики

• Швидкості передачі від 2 до 64 Gbaud для PAM4 сигналів
• Справжня детекція помилок PAM4 в реальному часі до 58 Gbaud
• Вбудована попередня наголос, вирівнювання аналізатора та відновлення тактового сигналу
• Інтегрована та відкалібрована ін'єкція дрижання: RJ, PJ1, PJ2, SJ, BUJ, clock/2 дрижання
• Два канали генератора шаблонів на модуль для емуляції агресивної смуги
• Інтерактивне навчання та фільтрування SKP OS для PCIe 8/16/32 GT/s
• Алгоритмічні PRBS, QPRBS та шаблони на основі пам'яті з послідовником шаблонів
• Підтримка PAM4 з кодуванням сіра, кодуванням FEC, попередником та аналізом розподілу помилок
• Повністю оновлювальні параметри та модулі

Застосування

• Характеризація приймачів та мікросхем 400 GbE
• Тестування пристроїв 200 GbE та 100 GbE
• Відповідність стандартам OIF CEI-56G та CEI-112G
• Тестування Fibre Channel 64G та 112G
• Перевірка Infiniband-HDR
• Тестування заднівної панелі chip-to-chip та chip-to-module
• Кваліфікація активних оптичних кабелів та повторювачів
