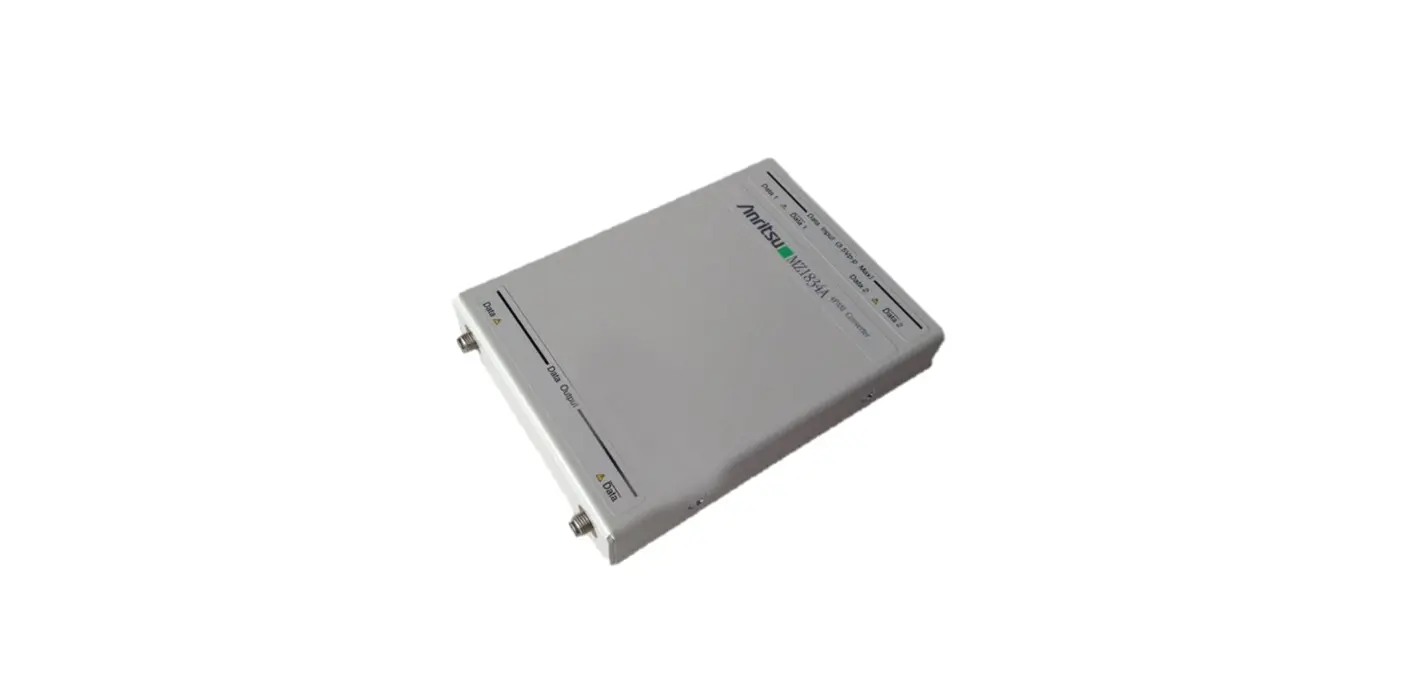

Anritsu MZ1834A 4PAM Converter
Anritsu MZ1834A конвертор 4PAM
Запитати ціну
Anritsu MZ1834A is a 4PAM converter module with dual outputs and four inputs for 0.5–3.5 Vp-p signals, supporting high-speed BERT testing up to 32.1 Gbit/s.
Деталі продукту
| Модель | MZ1834A |
| Виробник | Anritsu |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Anritsu MZ1834A — модуль конвертора 4PAM, призначений для розширеного тестування частоти помилок біт високошвидкісних цифрових сигналів. Він має два вихідні канали дані/крос-дані та чотири незалежні входи, підтримуючи гнучку маршрутизацію сигналу з надзвичайно низьким вносом втрат, що робить його ідеальним для оцінки оптичних та електричних інтерфейсів 100G+.
Основні характеристики
- 4PAM модуляція з 2 вихідними каналами (Data та xData)
- 4 вхідні канали (Data1, xData1, Data2, xData2) для гнучкості сигналу
- Діапазон вхідної амплітуди: 0,5–3,5 Вп-п
- Амплітуда виходу: 0,238–0,475 Вп-п (з опцією 2V) або 0,238–0,832 Вп-п (з опцією 3,5V)
- Надзвичайно низький вніс втрат: -16 дБ (номінально, від входу Data до виходу Data)
- Інтеграція з Anritsu MP1800A Signal Quality Analyzer для комплексного BERT-тестування
- Підтримка тестування допуску джитеру до 32,1 Гбіт/с
- Сумісність з оцінкою високошвидкісних з'єднувачів та оптичних трансивер-модулів
Застосування
- Генерація та аналіз сигналу 4PAM для систем PAM4
- Тестування частоти помилок біт для високошвидкісних з'єднувачів і взаємозв'язків
- Оцінка модулів оптичних трансивер
- Характеризація активних оптичних кабелів
- Аналіз цілісності сигналу для додатків 100G+
Характеристики
| Modulation Format | 4PAM |
| Number of Outputs | 2 (Data, xData) |
| Number of Inputs | 4 (Data1, xData1, Data2, xData2) |
| Input Amplitude Range | 0.5 to 3.5 Vp-p |
| Output Amplitude (2V option) | 0.238 to 0.475 Vp-p |
| Output Amplitude (3.5V option) | 0.238 to 0.832 Vp-p |
| Insertion Loss | -16 dB (nominal) |
| Maximum Data Rate | 32.1 Gbit/s |
