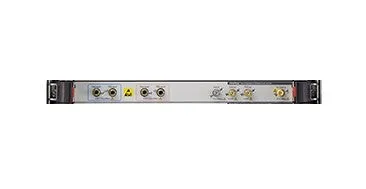

Anritsu MU195040A 21G/32G SI ED
Anritsu MU195040A 21G/32G SI детектор помилок
Запитати ціну
Anritsu MU195040A is a 21G/32G bit/s signal integrity error detector with CTLE equalization and clock recovery, supporting NRZ/PAM4 for serial link testing.
Деталі продукту
| Модель | MU195040A |
| Виробник | Anritsu |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Anritsu MU195040A — модуль детектора помилок 21G/32G bit/s для аналізатора якості сигналу MP1900A. Розроблений для вимірювання частоти помилок біт та аналізу якості сигналу на високошвидкісних послідовних інтерфейсах з підтримкою форматів модуляції NRZ та PAM4.
Завдяки високій чутливості на вході та неперервній лінійній еквалізації (CTLE), MU195040A забезпечує комплексне тестування посилань наступного покоління та міжз'єднань центрів обробки даних.
Основні характеристики
- Діапазон бітрейту: 2,4–32,1 Gbit/s (режим NRZ)
- Підтримка форматів модуляції NRZ та PAM4
- Конфігурації з 1 або 2 каналами
- Висока чутливість на вході: 15 mV типова висота ока при 28,1 Gbit/s
- CTLE (Continuous-Time Linear Equalizer) з вибором пікової частоти (4, 8, 14 GHz)
- Регулювання підсилення: 0 до -12 dB
- Відновлення тактового сигналу з підтримкою SSC (Spread Spectrum Clocking)
- Підтримка PCI Express та USB link training
- Роз'єм входу типу K (female)
Застосування
- Тестування приймача PCI Express Поколінь 1–5
- Валідація інтерфейсу USB 3.2, USB 4 Type-C
- Вимірювання високошвидкісного Ethernet (100/200/400/800 GbE)
- Тестування інтерфейсу Thunderbolt
- Характеризація високошвидкісних SERDES та послідовних посилань
- Аналіз цілісності сигналу для обладнання центру обробки даних
Характеристики
| Item | Specification |
