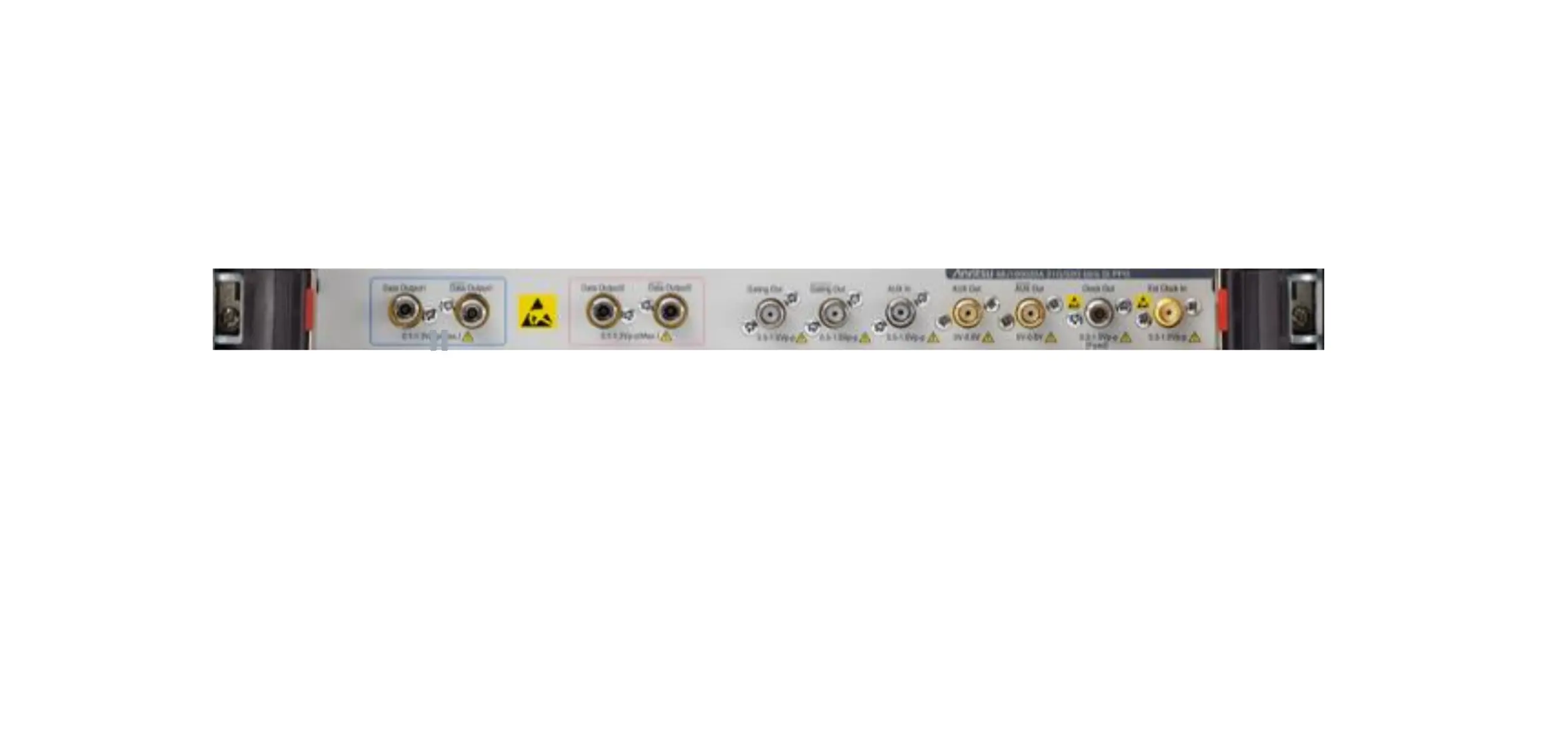

Anritsu MU195020A 21G/32G SI PPG
Anritsu MU195020A 21G/32G SI генератор сигналів
Запитати ціну
Anritsu MU195020A is a 21G/32G bit/s signal integrity PPG module supporting NRZ/PAM4 signals with 10-Tap emphasis for PCI Express, USB, and Ethernet testing.
Деталі продукту
| Модель | MU195020A |
| Виробник | Anritsu |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Anritsu MU195020A — модуль генератора сигналів (PPG) 21G/32G bit/s для аналізатора якості сигналу MP1900A. Дозволяє комплексне тестування високошвидкісних послідовних інтерфейсів та міжз'єднань центрів обробки даних з підтримкою форматів модуляції NRZ та PAM4.
Розроблений для обладнання наступного покоління та напівпровідників, MU195020A забезпечує високоякісну генерацію сигналів з низьким внутрішнім джитером та гнучкими можливостями emphasis для кондиціонування сигналу.
Основні характеристики
- Діапазон бітрейту: 2,4–32,1 Gbit/s (режим NRZ)
- Підтримка форматів модуляції NRZ та PAM4
- Конфігурації з 1 або 2 каналами
- 10-Tap emphasis з діапазоном -20 до +20 dB
- Низький випадковий джитер: 115 fs rms (типово)
- Емулятор каналу з підтримкою S-parameter файлів
- Регулювання та емуляція ISI (Intersymbol Interference)
- Декілька варіантів амплітуди вихідного сигналу (0,1–1,3 Vp-p single-end)
- Роз'єм виходу типу K (female)
Застосування
- Інтерфейси Ethernet 100 GbE, 200 GbE, 400 GbE, 800 GbE
- PCI Express Покоління 1–5
- Тестування USB 3.2 та USB 4 Type-C
- Інтерфейси Thunderbolt 1, 2, 3
- Високошвидкісні міжз'єднання та тестування SERDES
- Валідація оптичних модулів та AOC (Active Optical Cable)
Комплектація
- Коаксіальні термінатори (5 штук)
- Коаксіальні розімкнуті кола (2 штуки)
- Коаксіальні адаптери (роз'єми K-P, K-J, SMA)
Характеристики
| PAM4 Test Solution | 512 Gbit/s max. transmission capacity PAM4 PPG/ED (MU196020A/MU196040A): Baud rate of 2.4 to 64.2 Gbaud*¹ Multichannel Scalability 4ch PAM4/NRZ NEW High-speed Tr/Tf of 8.5 ps (20 to 80%) Low Intrinsic Jitter output of random Jitter 170 fs rms (typ.) Low noise and low distortion high-quality data output 4Tap Emphasis (20-dB Range) ISI adjustment function NEW FEC pattern generation NEW Stressed margin BER < E-12*² Built-in Clock Recovery PAM4 pattern editor and symbol error measurement Jitter Addition, Jitter Tolerance measurement functions (SJ/RJ/BUJ/SSC) Voltage Noise Addition function (Common/Differential/White Noise) Jitter Tolerance measurement using DUT BER counter function NEW |
| Feature | Parameter |
| LCD | 12.1-inch, WXGA 1280 x 800 |
| Remote Interface | GPIB, LAN |
| Module Slots | 8 |
| External Peripheral I/F | USB x6, VGA x1, HDMI x1 |
| OS | Windows Embedded Standard 7 |
| Power | 100V(ac) to 120V(ac)/200V(ac) to 240 V(ac) 50 Hz to60 Hz |
| Power Consumption | 1350 VA max. |
| Dimensions/Mass | 340 (W) x 222.5 (H) x 451 (D) mm / 20 kg max. (excluding modules) |
| Operation Bit Rate (NRZ) | 2.4 Gbit/s to 21 Gbit/s or 32.1 Gbit/s |
| No. of Channels | 1 or 2 |
| Output Amplitude | 0.1 Vp-p to 1.3 Vp-p (Single-end) 0.2 Vp-p to 2.6 Vp-p (Differential) |
| Emphasis | 10Tap |
| Channel Emulator | Normal: Emulates Insertion Loss using S-parameters Inverse: Performs De-Emphasis compensation for S-parameter Insertion Loss S-Parameter file: S2P,S4P |
| ISI | Emulates output for ISI using CEI-28G/25G Nyquist frequency loss setting Supports loss control in combination with J1758A ISI Board accessory Insertion Loss setting：1.5 to 25 dB, 0.01 dB step, Nyquist frequency 0 to 25 dB, 0.01 dB step, 1/2 Nyquist frequency |
| Tr/Tf (20% – 80%) | 12 ps (typ.) |
| Random Jitter | 115 fs rms (typ.) |
| PCIe and USB Link Training | Supported MX183000A-PL021/PL022/PL025） |
| Output Connector | K (f) |
| Model / Order Number | Description |
| MU195020A | 21G/32G bit/s SI PPG |
