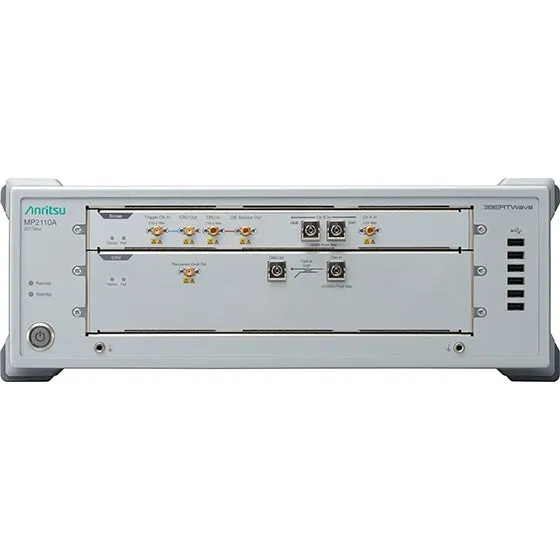

Anritsu MP2110A BERTWave
Anritsu MP2110A BERTWave
Запитати ціну
Anritsu MP2110A BERTWave all-in-one optical testing platform with PAM4 support, 250 ksamples/s sampling speed, and up to 53 Gbaud analysis.
Деталі продукту
| Модель | MP2110A |
| Виробник | Anritsu |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Anritsu BERTWave MP2110A — комплексний прилад з інтегрованим 4-канальним BERT та 4-канальним осцилографом семплювання для характеризації високошвидкісних оптичних модулів. Підтримуючи аналіз сигналів NRZ та PAM4 з швидкостями до 53 Gbaud, він забезпечує одночасні вимірювання BER, тести Eye Mask, аналізи шаблону очей та характеризацію тремтіння з швидкістю семплювання 250 ksamples/s для прискорених циклів тестування.
Основні характеристики
- Інтегрований 4-канальний BERT та 4-канальний осцилограф семплювання
- Підтримка бітових швидкостей від 9.5 Gbit/s до 28.2 Gbit/s (стандартно), розширювана з опцією
- Підтримка сигналів PAM4 та NRZ до 53 Gbaud вимірювання TDECQ
- Швидка швидкість семплювання 250 ksamples/s (6x швидше ніж попереднє покоління)
- Вбудована смуга пропускання 40 GHz (електрична), 35 GHz (SMF оптична), 25 GHz (MMF оптична)
- 100 Gbit/s смугова фільтр Bessel стандартно для вимірювань оптичних сигналів
- Низька операція тремтіння з 200 fs rms типово
- Висока чутливість ED 25 mV типово та низькотремтіння PPG 600 fs rms
- Вбудований 26G/53 Gbaud блок відновлення синхронізації для PAM4 та NRZ
- Вимірювання Mask Margin та аналіз компонента тремтіння NRZ
- Вбудований ПК для стабільної та надійної операції
Застосування
- Виробництво та валідація модулів високошвидкісних оптичних трансивінів
- Тестування інтерфейсу 100G/200G/400G Ethernet
- Характеризація та оптимізація сигналу PAM4
- Оцінка цілісності сигналу для систем оптики наступного покоління
Характеристики
| Fast measurement and high performance shorten test times, improve yields, and cut capital infrastructure costs | Sampling Oscilloscope ▪ Fast: 250 ksamples/s to measure 1 Msamples in about 5 s ▪ High Sensitivity: –15 dBm (typ., SMF) ▪ Wide bandwidth: 35 GHz (optical, SMF), 25 GHz (optical, MMF), 40 GHz (electrical) ▪ Low Jitter: 200 fs rms (typ.) ▪ Both NRZ and PAM4 signal analysis, Supports 53-Gbaud analysis with PAM4 ▪ Built-in 26/53 Gbaud Clock Recovery Unit (CRU) for both NRZ and PAM4 ▪ NRZ Jitter component analysis |
| BERT | BERT ▪ Low-Jitter PPG: 600 fs rms (typ.) ▪ High-sensitivity ED: 25 mV (typ.) |
