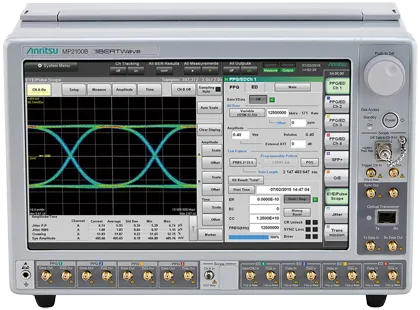

Anritsu MP2100B BERTWave
Anritsu MP2100B BERTWave
Запитати ціну
Anritsu MP2100B BERTWave all-in-one BERT and sampling oscilloscope for optical module evaluation from 125 Mbit/s to 12.5 Gbit/s.
Деталі продукту
| Модель | MP2100B |
| Виробник | Anritsu |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Anritsu BERTWave MP2100B — компактний комплексний прилад, що поєднує настроюваний тестер бітових помилок (BERT) з інтегрованим осцилографом семплювання для комплексної оцінки оптичних модулів. Підтримуючи бітові швидкості від 125 Mbit/s до 12.5 Gbit/s з до чотирма каналами, він забезпечує одночасні вимірювання BER, тести Eye Mask, аналізи шаблону очей та вимірювання тремтіння в одному корпусі глибиною 18 см.
Основні характеристики
- Вбудований 4-канальний BERT та осцилограф семплювання в компактній формі
- Одночасні вимірювання BER на до 4 каналах
- Підтримка бітових швидкостей від 125 Mbit/s до 12.5 Gbit/s з розділенням 1 kbit/s
- Високоякісний PPG з тремтінням 1 ps rms
- Висока чутливість входу 10 мВп-п мінімум
- Смуга пропускання 25 GHz типово для електричних інтерфейсів, 9 GHz для оптичних
- Високошвидкісне тестування Eye Mask та аналіз шаблону очей на 150 ksample/s
- До шести додаткових фільтрів Bessel для вимірювань оптичних сигналів
- Вимірювання BER диференціальних сигналів, Eye Mask та аналіз шаблону очей
- Інтегрований аналіз тремтіння та вимірювання WDP (дисперсія хвилі)
Застосування
- Характеризація оптичних модулів QSFP+ та SFP+
- Тестування та валідація AOC (активні оптичні кабелі)
- Вимірювання коефіцієнта вилучення та якості сигналу
- Оптимізація виходу виробництва для модулів оптичних трансивінів
Характеристики
| Features | With MP2100B-092Without MP2100B-092 |
| Operation Bit Rate | PPG, ED Common: Variable bit-rate range (1 kbit/s step) 125 Mbit/s to 12.5 Gbit/s PPG, ED Common: Variable bit-rate range (1 kbit/s step) 8.5 Gbit/s to 11.32 Gbit/s 1/N bit-rate operation range N=2: 4.25 Gbit/s to 5.66 Gbit/s N=4: 2.125 Gbit/s to 2.83 Gbit/s N=8: 1.0625 Gbit/s to 1.415 Gbit/s N=16: 531.25 Mbit/s to 707.5 Mbit/s N=32: 265.625 Mbit/s to 353.75 Mbit/s N=64: 132.813 Mbit/s to 176.875 Mbit/s |
| Test Pattern | PRBS: 27-1, 29-1, 215-1, 223-1, 231-1 (Invert ON/OFF) USER Data: 1.3 Mbits programmable (sample pattern file such as CJPA, etc.) PRBS: 27-1, 29-1, 215-1, 223-1, 231-1 (Invert ON/OFF) USER Data: 1.3 Mbits programmable (sample pattern file such as CJPA, etc.) |
| Electrical Data Output | Data, XdataData, Xdata |
| Amplitude | 0.1 Vp-p to 0.8 Vp-p0.1 Vp-p to 0.8 Vp-p |
| Electrical Data Input | Data, XdataData, Xdata |
| O/E Input | Optical dataOptical data |
| Wavelength Range | 750 nm to 1650 nm750 nm to 1650 nm |
| MP2100B | Main Frame: BERTWave Standard Accessories: Power Cord x1 BERTWave Control Software (CD-ROM, Operation manual) x1 |
