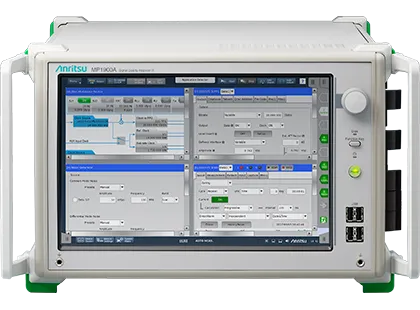

Anritsu MP1900A Signal Quality Analyzer-R
Anritsu MP1900A аналізатор якості сигналу-R
Запитати ціну
Anritsu MP1900A modular BERT supporting PAM4 and NRZ signals up to 64.2 Gbaud with 512 Gbit/s transmission capacity and comprehensive measurements.
Деталі продукту
| Модель | MP1900A |
| Виробник | Anritsu |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Anritsu MP1900A Signal Quality Analyzer-R — модульна 8-слотна платформа BERT, що підтримує комплексні вимірювання фізичного рівня для інтерфейсів наступного покоління, включаючи сигнали PAM4 та NRZ, а також високошвидкісні послідовні інтерфейси, такі як PCIe, USB та Thunderbolt. З максимальною пропускною спроможністю 512 Gbit/s та швидкостями до 64.2 Gbaud, він забезпечує комплексне тестування мереж 100/200/400/800 GbE та передових послідовних стандартів.
Основні характеристики
- PAM4 PPG/ED модулі з швидкостями від 2.4 до 64.2 Gbaud
- Максимальна пропускна спроможність 512 Gbit/s з масштабованістю 4-каналу PAM4/NRZ
- Високошвидкісні часи наростання/спаду 8.5 ps (20-80%) та внутрішній шум тремтіння 170 fs rms типово
- 32 Gbit/s широкосмугові SI PPG/ED модулі для підтримки NRZ/PAM4
- 10-відвідна передемфаза з функцією змінної ISI
- Multi-band CTLE для смуг 8, 16 та 28 Gbit/s
- Низький внутрішній шум тремтіння 115 fs rms типово
- Комплексна генерація тремтіння та шуму для вимірювань толерантності
- Можливість аналізу посліджування лінії та LTSSM PCIe та USB
Застосування
- Тестування мереж наступного покоління Ethernet (100/200/400/800 GbE)
- Валідація високошвидкісних послідовних шин PCI Express та USB
- Характеризація оптичних модулів та SERDES
- Вимірювання цілісності сигналу та толерантності до тремтіння
- Оцінка Thunderbolt та високошвидкісних з'єднань
Характеристики
| PAM4 Test Solution | 512 Gbit/s max. transmission capacity PAM4 PPG/ED (MU196020A/MU196040A): Baud rate of 2.4 to 64.2 Gbaud*¹ Multichannel Scalability 4ch PAM4/NRZ NEW High-speed Tr/Tf of 8.5 ps (20 to 80%) Low Intrinsic Jitter output of random Jitter 170 fs rms (typ.) Low noise and low distortion high-quality data output 4Tap Emphasis (20-dB Range) ISI adjustment function NEW FEC pattern generation NEW Stressed margin BER < E-12*² Built-in Clock Recovery PAM4 pattern editor and symbol error measurement Jitter Addition, Jitter Tolerance measurement functions (SJ/RJ/BUJ/SSC) Voltage Noise Addition function (Common/Differential/White Noise) Jitter Tolerance measurement using DUT BER counter function NEW |
| Feature | Parameter |
| LCD | 12.1-inch, WXGA 1280 x 800 |
| Remote Interface | GPIB, LAN |
| Module Slots | 8 |
| External Peripheral I/F | USB x6, VGA x1, HDMI x1 |
| OS | Windows Embedded Standard 7 |
| Power | 100V(ac) to 120V(ac)/200V(ac) to 240 V(ac) 50 Hz to60 Hz |
| Power Consumption | 1350 VA max. |
| Dimensions/Mass | 340 (W) x 222.5 (H) x 451 (D) mm / 20 kg max. (excluding modules) |
| Model / Order Number | Description |
