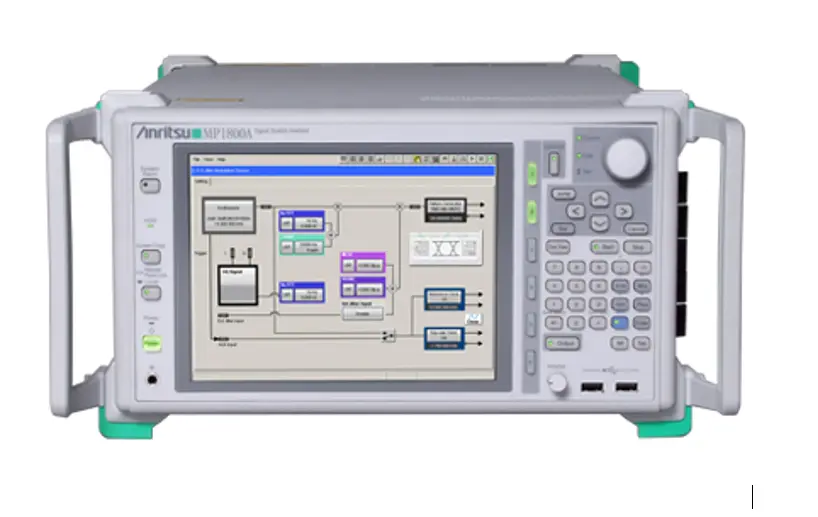

Anritsu MP1800A Signal Quality Analyzer
Anritsu MP1800A аналізатор якості сигналу
Запитати ціну
Anritsu MP1800A modular signal quality analyzer for BER testing up to 64.2 Gbit/s with plug-in modules for high-speed physical layer testing and PAM signal generation.
Деталі продукту
| Модель | MP1800A |
| Виробник | Anritsu |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Anritsu MP1800A - це модульний аналізатор якості сигналу, який забезпечує комплексне тестування коефіцієнту помилок із змінюваними модулями для підтримки тестування фізичного рівня оптичних модулів та високошвидкісних пристроїв до 64.2 Гбіт/с. Модульна архітектура дозволяє гнучку конфігурацію для різноманітних додатків тестування, від базових вимірювань BER до розширеного аналізу цілісності сигналу, включаючи генерування та моніторинг PAM сигналів.
Основні характеристики
- 6 гнізд для змінюваних модулів для гнучкої конфігурації системи
- Підтримка швидкості передачі до 64.2 Гбіт/с при спільному використанні модулів MP1861A та MP1862A MUX/DEMUX
- Генератор імпульсної послідовності (PPG) з високоякісним виходом та високоамплітудними сигналами
- Детектор помилок (ED) з високою чутливістю входу для аналізу сигналів, таких як вимірювання Bathtub та Eye Diagram
- Джерело модуляції дрижання (JMS) для генерування різних типів дрижання (SJ/RJ/BUJ/SSC) та підтримки тестів толерантності дрижання
- Підтримка PAM сигналів через 4Tap Emphasis MP1825B, PAM4 Converters (MZ1834A/B) та PAM8 Converter (MZ1838A)
- 32Gbaud та 64Gbaud PAM4 для розширеного тестування цілісності сигналу
- 8.4-дюймовий кольоровий TFT дисплей (800×600 пікселів) для реального моніторингу
- GPIB та LAN дистанційні інтерфейси для автоматизації та зовнішнього управління
- USB 1.1 підключення (3 порти) для периферійних пристроїв
Застосування
- Тестування фізичного рівня оптичних модулів та високошвидкісних пристроїв
- Аналіз цілісності сигналу та характеризація дрижання
- Генерування PAM сигналів та вимірювання BER
- Аналіз діаграм Bathtub та Eye
- Дослідження та розроблення систем високошвидкісного зв'язку
- Виробниче тестування та забезпечення якості оптичних трансивів
Характеристики
| Features | Parameters |
| Number of slots | 6 slots |
| LCD Display | 8.4-inch Color TFT, 800×600 pixels |
| Peripheral Interface | VGA out (SVGA), USB 1.1 (3 ports) |
| Remote Interface | GPIB [MP1800A-001], LAN (2 ports) [MP1800A-002] |
| Dimensions and Mass | 320 (W) × 177 (H) × 450 (D) mm, ≤13 kg (without modules) |
