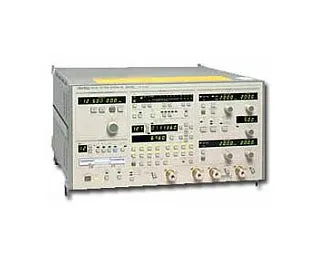

Anritsu MP1763C Pulse Pattern Generator
Anritsu MP1763C генератор імпульсної послідовності
Запитати ціну
Anritsu MP1763C pulse pattern generator for 12.5G BER testing with programmable patterns, variable clock and data amplitudes, and GPIB remote control.
Деталі продукту
| Модель | MP1763C |
| Виробник | Anritsu |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Anritsu MP1763C - це генератор імпульсної послідовності, розроблений для високошвидкісного тестування коефіцієнту помилок до 12.5G. Він працює в поєднанні з детектором помилок MP1764C для забезпечення повної системи тестування BER. Пристрій пропонує високоякісне генерування хвильової форми з широким частотним охопленням та низькими характеристиками дрижання, що робить його ідеальним для дослідження та розроблення високошвидкісної логіки, інтегральних схем та систем цифрового зв'язку.
Основні характеристики
- Підтримка 12.5G швидкості передачі з широким частотним діапазоном, що охоплює STM-0/STS-1 до 10 GbE, STM-64/STS-192, OTU-2 та 4.25G Fibre Channel
- Генератор програмованого паттерна на 8 Мбіт з підтримкою шести кадрів STM-64/STS-192
- Змінювальна амплітуда сигналу годинника та даних від 0.25 до 2.0 Vp-p з регульованим зміщенням (±2 V)
- Паралельний вихід 1/8 як стандарт з опціями для паралельного виходу 1/4 або диференціального виходу 1/4
- Змінювальна затримка годинника для вимірювання часозалежних характеристик
- Комплементарні виходи для сигналів даних та годинника
- Вбудований дисковід 3.5 дюйма для зберігання даних предустановок
- GPIB інтерфейс для дистанційного та автоматичного управління вимірюванням
Застосування
- Розробка та тестування високошвидкісної логіки та цифрових систем
- Валідація обладнання Fiber Channel та Ethernet
- Тестування пристроїв SAN із підтримкою диференціальних сигналів
- Дослідження та розроблення систем ультра-високошвидкісного зв'язку
Характеристики
| Data Rate | 12.5G |
| Frequency Range | STM-0/STS-1 to 10 GbE, STM-64/STS-192, OTU-2, 4.25G Fibre Channel |
| Pattern Memory | 8 Mbit programmable pattern |
| Clock and Data Amplitude | 0.25 to 2.0 Vp-p |
| Offset Range | ±2 V |
| Output Options | 1/8 parallel standard, 1/4 parallel or 1/4 differential optional |
| Clock Delay | Variable |
| Storage | 3.5 inch floppy disk drive |
| Remote Interface | GPIB |
| Outputs | Complementary data and clock outputs |
