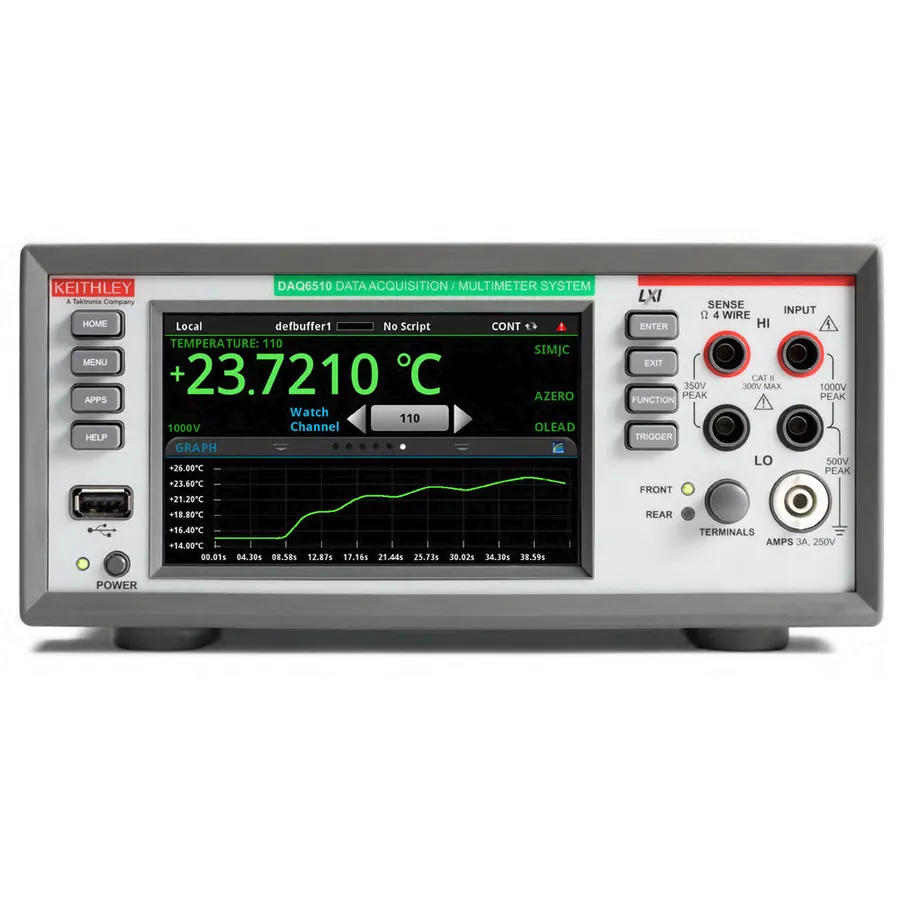

Keithley DAQ6510 Precision Data Acquisition System

Огляд

Keithley DAQ6510 — це прецизійна система збору даних та логування, розроблена для спрощення складних завдань вимірювання. Завдяки 5-дюймовому сенсорному дисплею та 6½-розрядному мультиметру з точністю 0,0025% DCV, DAQ6510 усуває потребу в ПК та спеціальному програмному забезпеченні у багатьох застосуваннях. Інтуїтивний графічний дисплей керує користувачами через налаштування, візуалізацію даних та аналіз, що дозволяє легко налаштовувати послідовності тестування та визначати вимірювання.

Система підтримує до 80 пристроїв під тестуванням (DUT) через 12 доступних модулів комутації та керування, з двома слотами модулів у базовому блоці. Гнучкі варіанти конфігурації включають швидкість сканування до 800 каналів/с з модулями реле на твердому тілі, високощільні модулі мультиплексера, матричні конфігурації та RF-модулі з пропускною здатністю до 3,5 ГГц. Двирічні специфікації точності забезпечують, що критичні вимірювання залишаються відстежуваними та точними.

Основні характеристики

• 5-дюймовий сенсорний дисплей із графічним виводом
• 6½-розрядний мультиметр з точністю 0,0025% DCV (діапазони 1 В та 10 В, 2-річна специфікація)
• 12 різних модулів комутації, RF та керування для налаштування
• Підтримка до 80 пристроїв під тестуванням з двома слотами модулів
• Швидкість сканування до 800 каналів/с з модулями реле на твердому тілі
• До 80 каналів вимірювання температури термопари, термоопору та термістора
• Діапазон вимірювання температури: від -200°C до 1820°C (термопари), від -80°C до 150°C (термістори), від -200°C до 850°C (термоопори)
• 2-річна точність температури: 0,08°C (термістори), 0,06°C (4-провідний RTD)
• Клеми на передній панелі для автономної роботи мультиметра
• Стандартні інтерфейси LAN/LXI та USB-TMC; опціональні інтерфейси GPIB, RS-232 та TSP-Link
• Цифрові порти введення-виведення для синхронізації та спілкування приладів
• Програмне забезпечення KickStart для конфігурації, тестування та збору даних від кількох приладів

Застосування

• Екологічне тестування та прискорене тестування надійності (HALT/HASS)
• Тестування виробництва пристроїв під тестуванням (DUT)
• Моніторинг температури під час розробки та контролю якості
• Тестування бездротових пристроїв за допомогою RF-модулів
• Тестування інтегральних схем з конфігураціями матричних модулів

Комплектація

• Набір універсальних тестових проводів 1000 В, CAT II (кількість 2)
• USB-кабель, тип A на тип B, 1 м
• Сертифікат калібрування, що можна відстежувати
