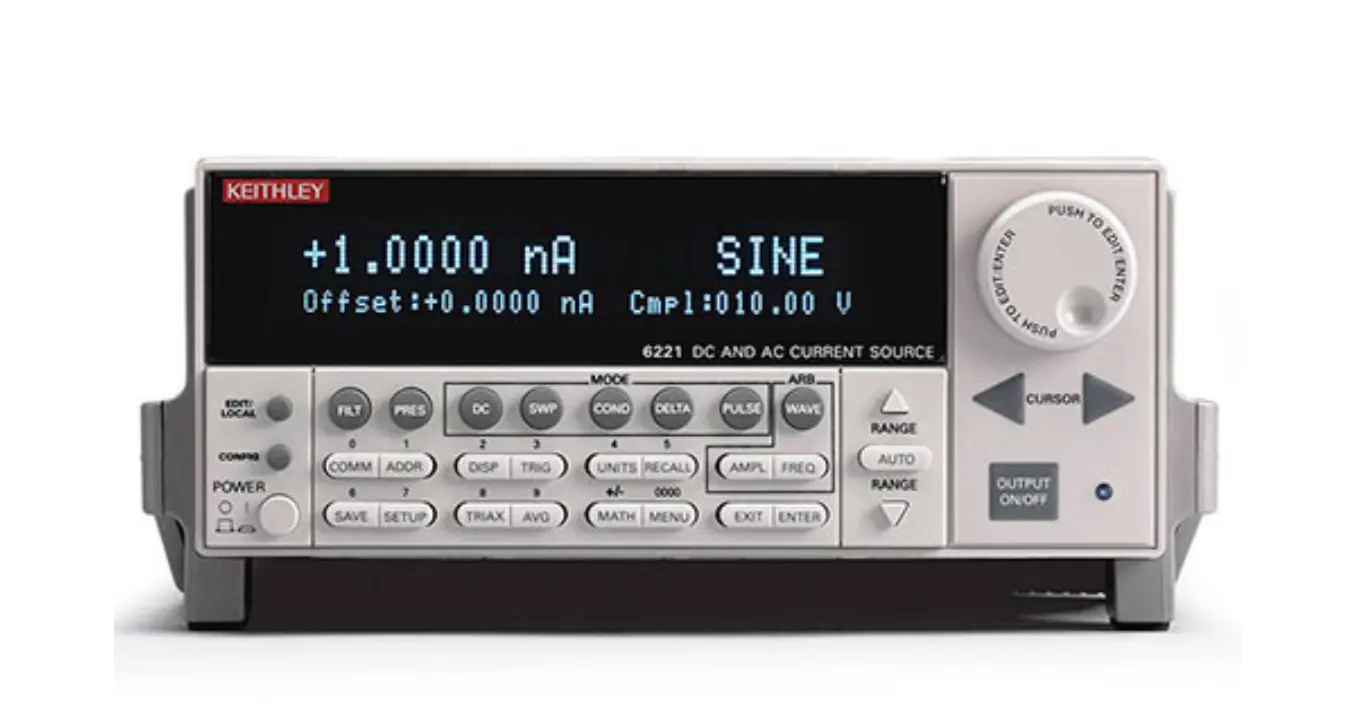

Keithley 6221/2182A AC and DC Current Source with Nanovoltmeter

Огляд

Коли з'єднані разом, нановольтметр Model 2182A та джерело синусоїдного та постійного струму Model 6221 можуть працювати як один інтегрований інструмент. Ця повна система для дельта-режиму ідеальна для вимірювання опору, імпульсних вимірювань вольт-ампер та вимірювання диференційної провідності, забезпечуючи значні переваги порівняно з іншими рішеннями. Система добре підходить для нанотехнологічних застосувань, оскільки може вимірювати опір без розсіювання значної потужності в тестованому пристрої, що в іншому випадку могло б зробити результати недійсними або зруйнувати зразок.

Характеристики Model 6221 джерела синусоїдного та постійного струму

• Джерелення та поглинання (програмоване навантаження) від 100fA до 100mA
• Висока вихідна імпеданс забезпечує стійке джерелення струму до змінних навантажень
• Джерелення AC струму від 2pA до 100mA для AC характеризації компонентів та матеріалів
• Частота оновлення вихідного сигналу 10MHz генерує гладкі синусоїди до 100kHz
• Пам'ять на 65,000 точок дозволяє виконувати комплексні розгортки тестового струму
• Переналагоджуваний триаксіальний вихід спрощує вимоги до захисту
• Режим емуляції Model 220 виключає необхідність перепрограмування існуючих додатків
• Вбудований інтерфейс Ethernet для дистанційного управління

Характеристики Model 2182A нановольтметра

• Дозвіл 1 nV на діапазоні 10.000000 mV
• Шум 40-50nV пік-пік при часі відклику 60ms
• Синхронізація до мережі забезпечує 110dB NMRR та мінімізує ефекти AC синфазного струму
• Подвійні канали для вимірювання напруги, температури або коефіцієнтів опору
• Лінеаризація термопари з 8 типами та компенсація холодного з'єднання
• Інтерфейси GPIB та RS-232

Основні можливості

• Вимірювання опорів від 10nΩ до 100MΩ
• Синхронізовані часи імпульсного джерела струму та вимірювання до 50μs
• Дельта-режим з розворотом струму для точних вимірювань надвисокого опору
• Вимірювання диференційної провідності на швидкостях 10x швидше за інші методи
• Мінімальні перехідні процеси в дельта, диференційній провідності та імпульсних режимах

Застосування

• Вимірювання ефекту Холла на напівпровідникових матеріалах
• Точне вимірювання опору з використанням дельта-режиму
• Імпульсна характеризація вольт-ампер з мінімальним розсіюванням потужності
• Вимірювання диференційної провідності на нелінійних пристроях
• Характеризація надвисокого опору нанофільмів та надпровідників
• Тестування низькопотужних пристроїв у дослідженнях нанотехнології
