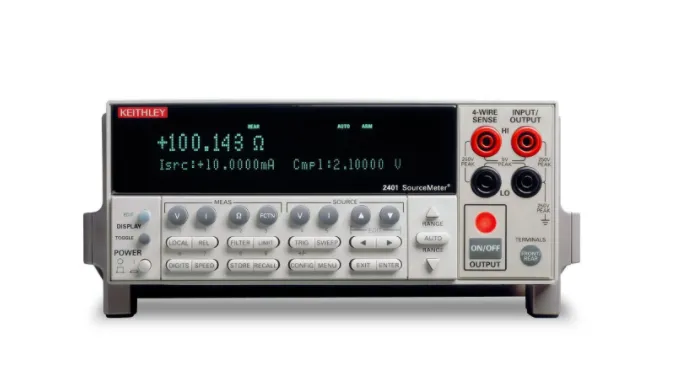

Keithley 2401 SourceMeter
Keithley 2401 SourceMeter
Запитати ціну
Keithley 2401 is a 20V, 1A SourceMeter unit (SMU) with 6.5-digit resolution and 0.012% accuracy for semiconductor device characterization and production testing.
Деталі продукту
| Модель | 2401 |
| Виробник | Keithley |
| Категорія | Benchtop Multimeters |
| Наявність | На замовлення |
Опис
Огляд
Keithley 2401 — це SourceMeter (SMU) з напругою 20В, струмом 1A та потужністю 20W, розроблений для застосувань, які вимагають тісно зв'язаного генерування та вимірювання. Він поєднує стабільне джерело постійного струму з 6.5-значним мультиметром в одному компактному приладі. Під час роботи 2401 може функціонувати як джерело напруги, джерело струму, вольтметр, амперметр та омметр, що робить його ідеальним для характеризації напівпровідникових пристроїв та виробничого тестування.
Основні характеристики
- Точність вимірювання 0.012% з розділенням 6.5 цифр та розділенням струму/напруги 1pA/100nV
- Чотирьохквадрантна операція генерування та поглинання для обох видів застосувань
- Режими дистанційного вимірювання 2, 4 та 6 проводів для точного вимірювання напруги
- 1700 зчитувань/секунду при 4.5 цифрах через GPIB для швидкого тестування
- Стандартні інтерфейси SCPI GPIB, RS-232 та Keithley Trigger Link
- Програмований порт DIO для автоматизації та керування обробником
- Компаратор pass/fail з вбудованими математичними функціями для швидкого сортування та біннінгу пристроїв
- Вбудований тестовий секвенсер, що підтримує до 100 користувацьких конфігурацій тестування
Застосування
- Тестування дискретних напівпровідникових пристроїв та I-V характеризація
- Характеризація інтегральних схем, RFIC та MMIC
- Оптоелектронні компоненти, включаючи лазерні діоди, світлодіоди та фотодетектори
- Тестування захисних пристроїв схеми (TVS діоди, MOV, запобіжники)
- Вимірювання струму утечки та опору на екстремальних рівнях чутливості
- Тестування виробничої лінії та біннінг компонентів
- Навчальні застосування для принципів електроніки та характеризації пристроїв
Комплектація
- Тестові дроти Model 8605
- Драйвер LabVIEW Software
- Програмне забезпечення LabTracer
Характеристики
| High Frequency (range) | 1kHz <= 100kHz |
| Number of Channels | 1 Channel |
| Maximum Current | 1 A |
| Maximum Voltage | 20 V |
| Maximum Power | 20 W |
| Series | 2400 Series |
| Dimensions | 3.5 x 8.37 x 14.56" |
| Display Digits | 6.5 |
| Interface | SCPI GPIB, RS-232, Keithley Trigger Link |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 0-70% |
| Storage | 5,000 readings |
| Impedance | 50 Ohms |
| Operating Temperature Range | -55-150°C |
| Voltage Rating | 500 V |
| Voltage | 500 V |
| Dimensions | 2.55 x 0.88 x 1.13" |
| Impedance | 50 Ω |
| Temperature Range | -55-150°C |
