Siglent SHA860-MAP Outdoor/Indoor Map Option

Огляд

SHA860-MAP — це опція картографування для спектральних аналізаторів серії Siglent SHA860, яка додає розширені можливості геолокації та аналізу покриття. Вона підтримує як зовнішнє картографування з інтеграцією Google Map у реальному часі, так і відстеження плану приміщень, забезпечуючи комплексне тестування RF покриття та діагностику мережі.

Основні характеристики

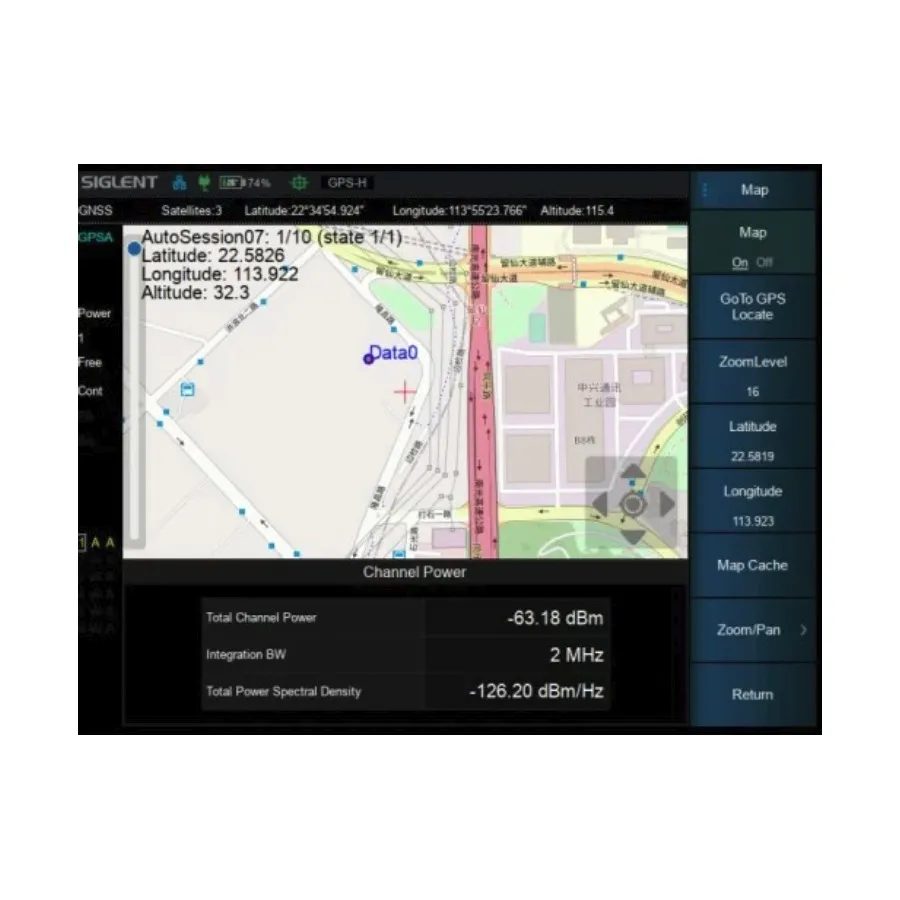

• Інтеграція зовнішнього картографування з плитками Google Map через програмне забезпечення EasyMap
• Картографування плану приміщень з імпортом зображень PNG та JPEG
• Логування даних у реальному часі з синхронізацією GPS (точність ±0.01 ppm)
• Накладення вимірювань RF, включаючи силу сигналу, PCI, RSRP та EVM з координатами GPS
• Відтворення та перегляд записаних даних для аналізу покриття та завад
• Відображення кількох метрик, включаючи SINR, рівні потужності та помилки частоти/часу

Застосування

• Тестування та оптимізація покриття мереж 5G та LTE
• Логування сили сигналу під час тестів розгортання або прогулянок
• Визначення розташування базових станцій та орієнтації антен
• Виявлення мертвих зон та закономірностей завад
• Діагностика продуктивності мережі у різноманітних середовищах на вулиці та в приміщенні
