Siglent SHA860-CAT Cable and Antenna Test Option

Огляд

Опція Siglent SHA860-CAT розширює аналізатори спектра SHA860 Series комплексними можливостями тестування кабелів та антен. Це розширення дозволяє швидко проводити вимірювання в полі та лабораторії для перевірки ліній RF-передачі, що критично важливо для забезпечення роботи базової станції та виявлення відмов компонентів, які погіршують якість сигналу.

Основні характеристики

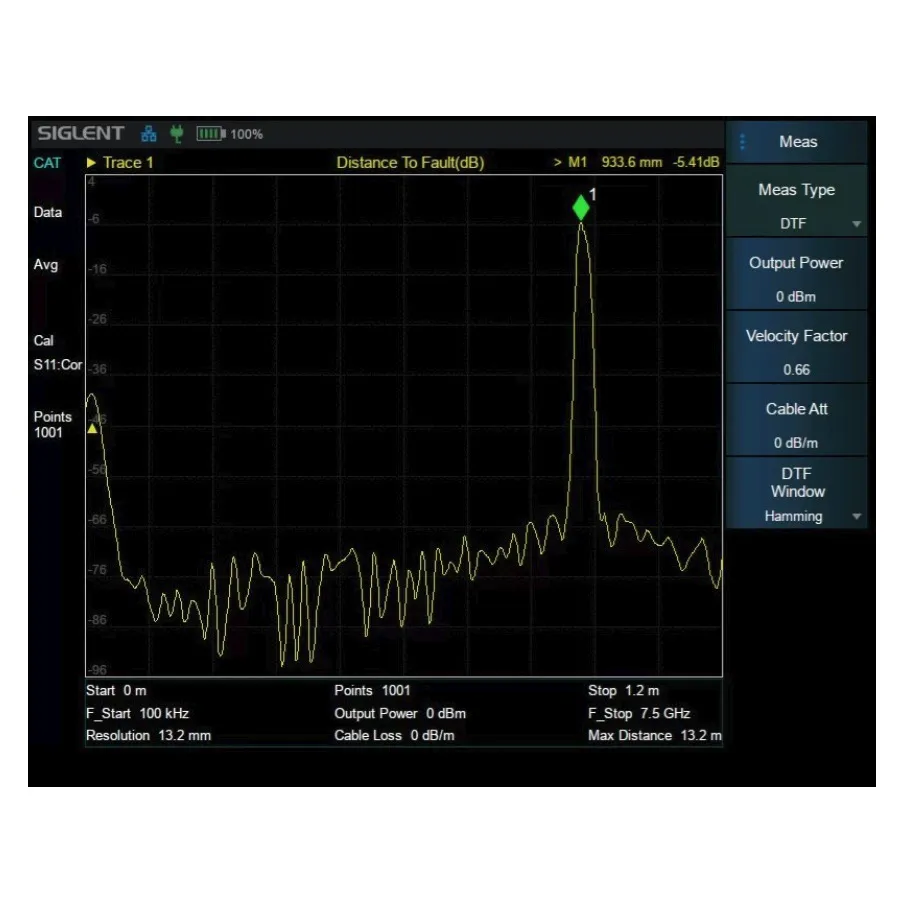

• Distance to Fault (DTF) — точне визначення місцеположення несправностей кабелю та невідповідності імпедансу за допомогою вимірів відстані
• Time Domain Reflectometry (TDR) — визначення типів несправностей та розривів у трасуванні кабелю
• S-Parameter Testing — вимірювання Return Loss, VSWR, Cable Loss та Insertion Loss з налаштовуваними параметрами розгортки
• Гнучкі параметри калібрування — Open, Short, Response та Full 1-Port (OSL) калібрування для підвищеної точності
• Графічні результати — відображення вимірів у форматах Log Mag, Lin Mag, VSWR, Impedance та інших зручних форматах
• 2-Port Vector Network Analyzer — опційна можливість з підтримкою вимірів S11 та S21 з візуалізацією диаграми Сміта та динамічним діапазоном 114 дБ

Застосування

• Обслуговування базової станції та перевірка ліній RF-передачі
• Діагностика сигналу в польових умовах та розривів покриття
• Тестування кабельних збірок та забезпечення якості
• Перевірка та усунення несправностей антенної системи
