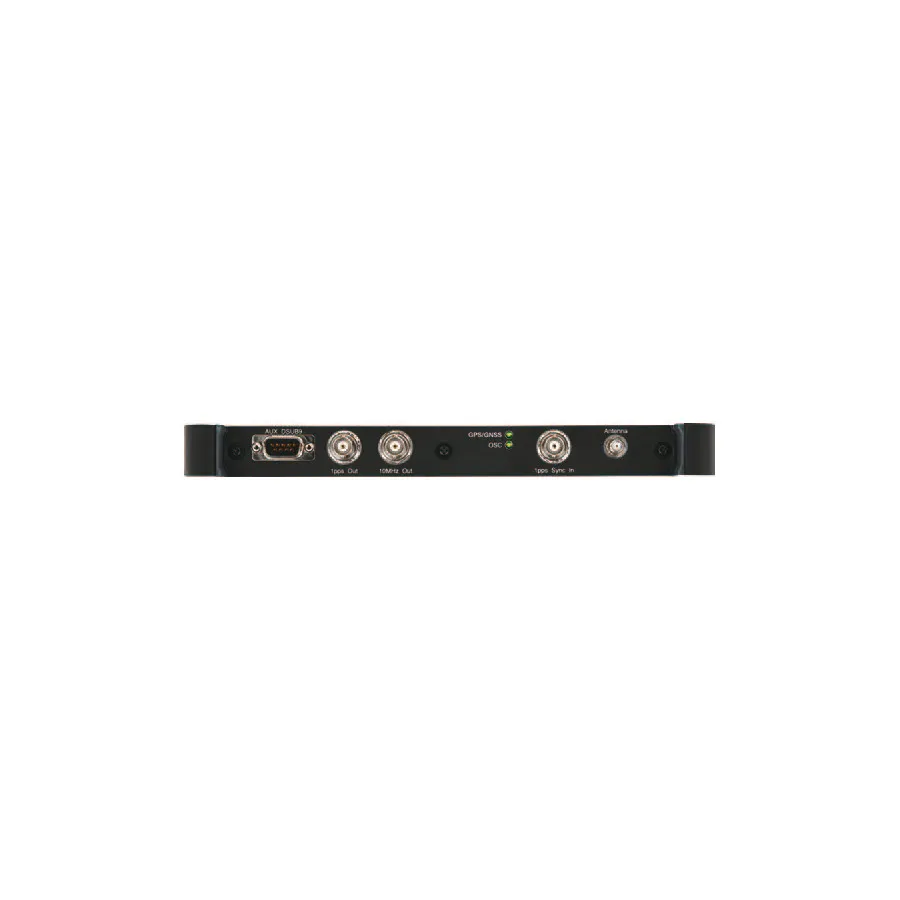

Anritsu MU100090B GNSS Disciplined Oscillator

Огляд

Anritsu MU100090B — передовий модуль GNSS синхронізованого генератора для серії Network Master. Він забезпечує опорні сигнали тактування атомного рівня з багатоконстеляційною підтримкою супутників (GPS, GLONASS, Galileo, Beidou, QZSS) для комплексного тестування синхронізації мережі та оцінки PTP/SyncE.

Основні характеристики

• Внутрішній рубідієвий атомний генератор часу
• GNSS приймач багатоконстеляції: GPS, GLONASS, Galileo, Beidou, QZSS (з опціональними модулями MU100090B-002)
• 10 MHz зовнішній вихід годинника (BNC Jack, 50 Ohms, TTL рівень)
• 1 PPS вхід синхронізації з ITU-T G.703 сумісністю
• 1 PPS опорний вихід з вибіркою полярності (позитивна/негативна)
• Точність часу: ±45 нс СКЗ (стандартна), ±10 нс СКЗ (з MU100090B-001)
• 50-канальний приймач
• Вимірювання помилки часу від сигналів GNSS для оцінки синхронізації фази та часу
• Підтримка профілю PTP: G.8265.1, G.8275.1, G.8275.2, SMPTE2059-2
• Вимірювання коливання SyncE (метрики TIE, MTIE, TDEV)
• Можливість вимірювання одностороннього затримання з двома блоками MT1040A

Застосування

• Перевірка та комісіонування тактування мобільних зворотних каналів
• Оцінка та усунення несправностей мережі PTP та SyncE
• Моніторинг та емуляція годинника на край мережі
• Тестування функціональності протоколу для телекомунікаційних стандартів
• Вимірювання синхронізації фази та часу
• Тестування однобічного затримання та PDV (Packet Delay Variation)

Комплектація

• Адаптер перетворення AUX
• GNSS антена
• BNC кабель (20 см) × 2
• Штатив для GNSS антени
