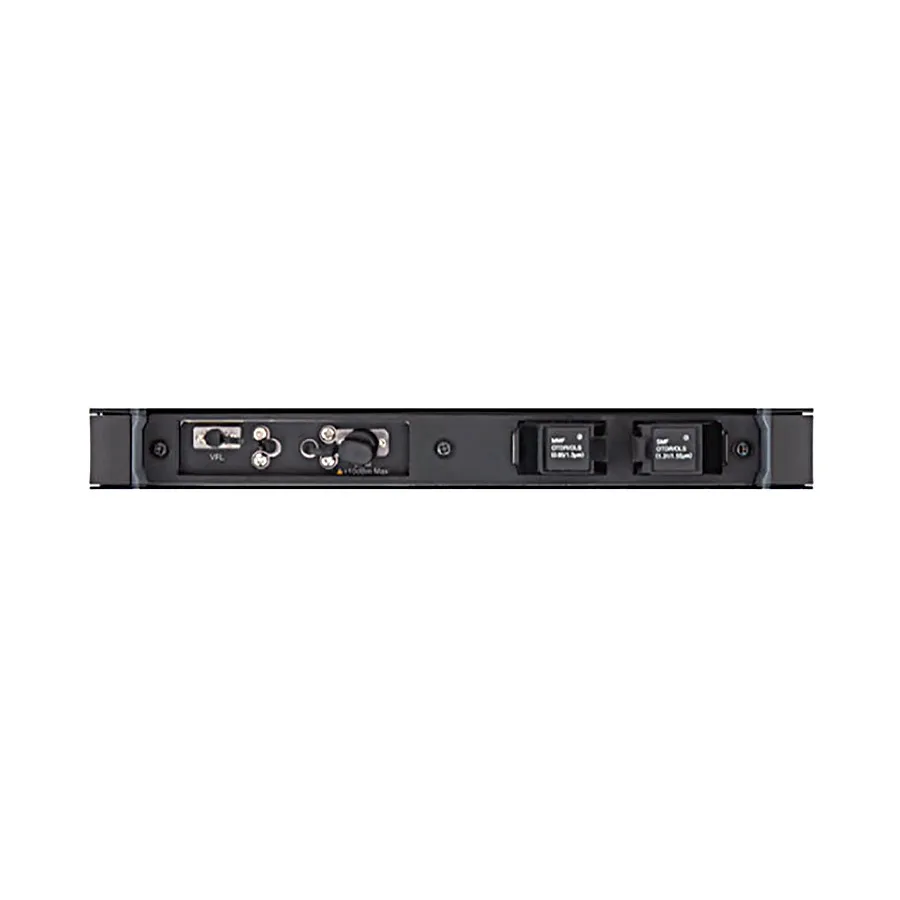

Anritsu MU100023A OTDR Module

Огляд

Anritsu MU100023A — модуль OTDR, розроблений для оптичного тестування волокна у серії Network Master. Він виконує OTDR вимірювання на одномодових волокнах (SMF), спеціально підтримуючи системи PON (Passive Optical Network) та вимірювання на довгих дистанціях у мережах ядра та метрополітену.

Основні характеристики

• Три довжини хвиль: 1310/1550 нм (±30 нм) та 1650 нм (±5 нм) для комплексного аналізу волокна
• Сумісність із Single Mode Fiber (SMF) 10/125 µm ITU-T G.652
• До 250 001 точок вибірки з варіантами розширення 0,02–40 м
• 0,8 м зона мертвого часу для точного виявлення подій
• Дальність вимірювання до 100 км
• Висока точність вимірювання втрат: ±0,05 дБ/дБ або ±0,1 дБ
• Можливість двонаправленого вимірювання
• Виявлення та аналіз макроізгибу
• Інтуїтивний графічний інтерфейс з Fiber Visualizer для легкої оцінки Pass/Fail

Застосування

• Тестування установки та обслуговування мережі PON
• Перевірка безперервності оптичного кабелю
• Виявлення подій та усунення несправностей в'єднаних волокон
• Оцінка довгодистанційних волокон у мережах ядра та метрополітену
• Тестування розділювачів у системах FTTH

Комплектація

• Universal Connector 2.5 mm для OPM
• Universal Connector 1.25 mm для OPM
• Quick Reference Guide
