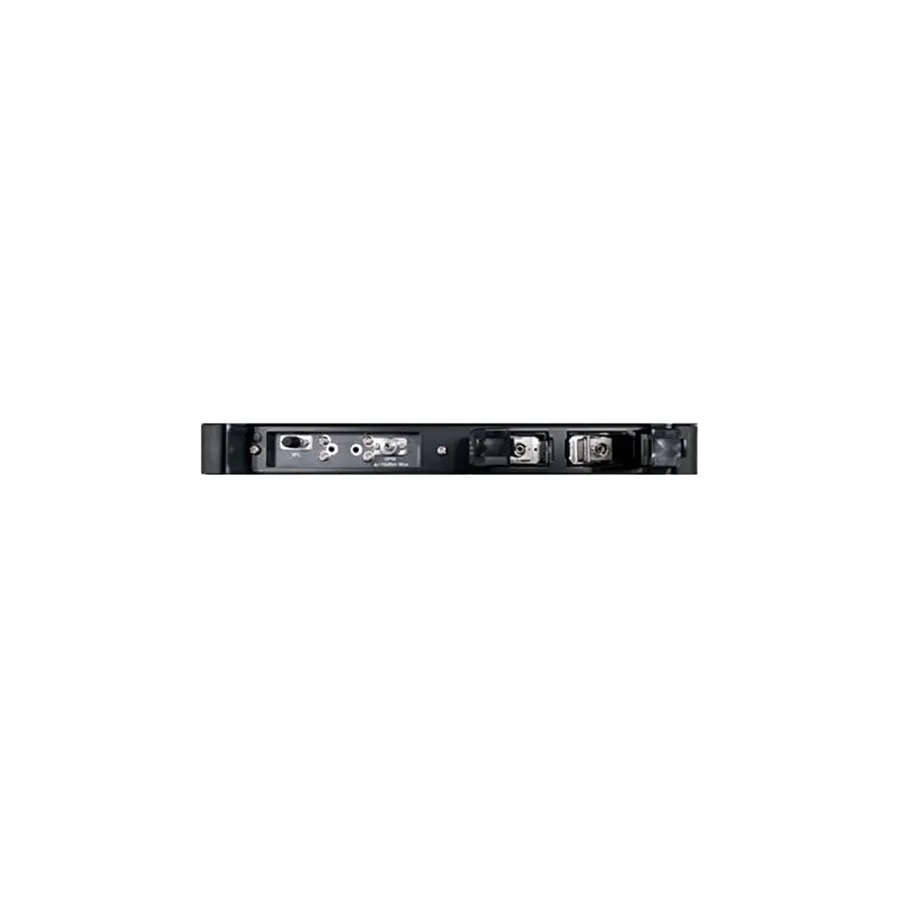

Anritsu MU100021A модуль OTDR для однорежимного та багаторежимного волокна

Огляд

Anritsu MU100021A — це модуль OTDR для вимірювання як однорежимного, так і багаторежимного волокна. Він працює на чотирьох довжинах хвиль (1310/1550/850/1300 нм) для комплексного тестування волокна у мобільних мережах, мережах метро та пов'язаних програмах. Модуль робить наголос на простоті використання з інтуїтивними режимами вимірювання та функціями звітування.

Основні характеристики

• Довжини хвиль: 1310/1550 нм ±30 нм, 850/1300 нм ±30 нм
• Типи волокна: однорежимне (SMF) 10/125 мкм ITU-T G.652, багаторежимне (MMF) 62,5/125 мкм
• Діапазони дальності до 300 км (однорежимне) та 100 км (багаторежимне)
• Точки дискретизації: до 250 001
• Мертва зона подій: 0,8 м
• Точність вимірювання втрат: ±0,05 дБ/дБ або ±0,1 дБ (що більше)
• Точність дальності: ±1 м ±3 x дальність вимірювання x 10⁻⁵
• Точність коефіцієнта відбиття: ±2 дБ (однорережимне), ±4 дБ (багаторежимне)
• Три режими програм: вимірювання OTDR, вимірювання FTTA, вимірювання OLTS
• Функція Fiber Visualizer для простої оцінки Pass/Fail
• Висока точність виявлення подій з багатопульсним вимірюванням
• Виявлення та аналіз макрозгинів
• Підтримка систем PON, включаючи FTTH з розбірниками до 128 гілок
• Можливості двонаправленого та багатохвильового вимірювання
• Віддалена робота через VNC через Ethernet

Застосування

• Тестування волокна фронтхолу та бекхолу мобільної мережи
• Введення в експлуатацію та перевірка системи Fiber-To-The-Antenna (FTTA)
• Вимірювання Optical Loss Test Set (OLTS)
• Введення в експлуатацію волокна у мережах метро та основної мережи
• Установка та обслуговування мереж доступу волокна

Комплектація

• Універсальний роз'єм 2,5 мм для оптичного вимірювача потужності
• Універсальний роз'єм 1,25 мм для оптичного вимірювача потужності
• Довідник швидкого старту
