Anritsu MS2070A-0509 AM/FM Modulation

Огляд

Опція MS2070A-0509 AM/FM модуляції розширює можливості аналізатора спектра Anritsu MS2070A Field Master комплексними можливостями вимірювання аналогових передавачів. Ця опція забезпечує повний набір вимірювань якості AM та FM модуляції, необхідних для каналів мовлення та мобільного радіозв'язку (LMR) для перевірки відповідності передавача та забезпечення того, щоб вони не перевищували межи відхилення та не створювали перешкод сусіднім носіям. Інтегроване програмне забезпечення вимірювання розраховує важливі параметри якості звуку на портативній платформі аналізатора спектра.

Основні характеристики

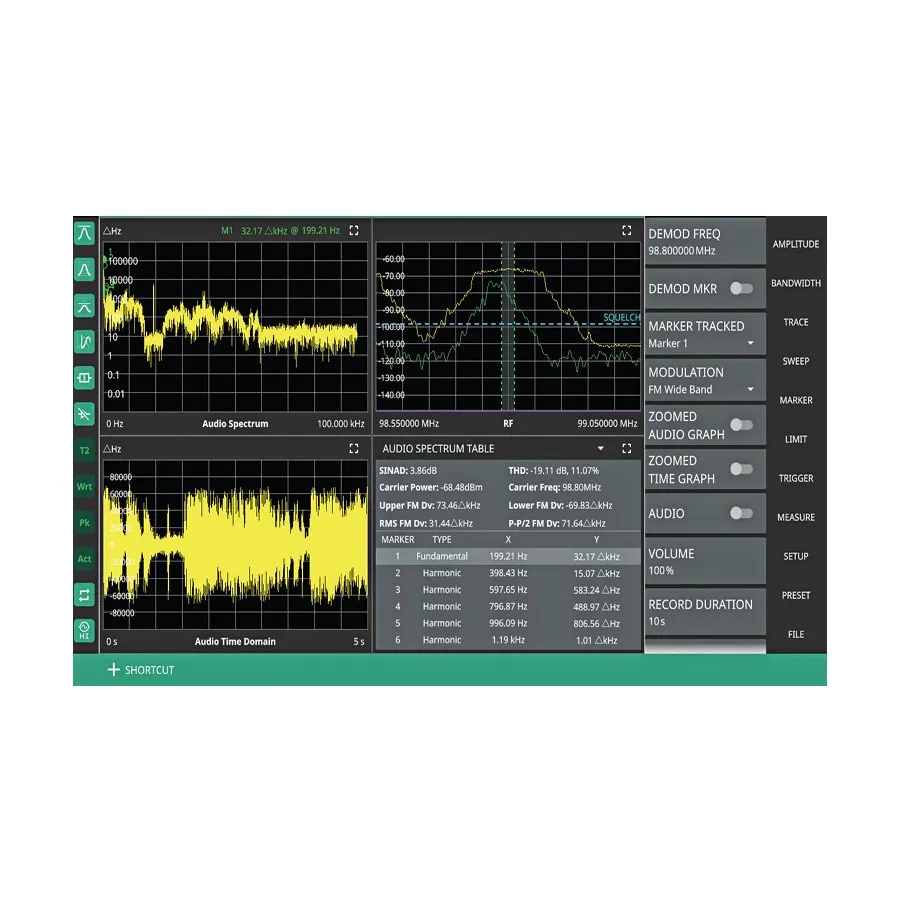

• Одноекранне одночасне відображення: спектр RF, спектр частоти звуку, демодульований осцилоскопічний вид та числові результати
• Одночасне оновлення трас у реальному часі для оптимальної видимості продуктивності передавача
• Вбудований динамік для безперервного моніторингу демодульованого звуку в реальному часі
• Автоматичне вимірювання SINAD та THD під час модуляції 1 кГц тону

AM вимірювання

• Глибина AM: 0% до 100% з точністю ±2%
• Смуга пропускання AM: 20 кГц
• Підтримка стандартного AM та режимів верхньої/нижної бічної смуги з придавленням носія
• Результати звуку включають потужність сигналу, частоту носія, глибину RMS, глибину вершина-вершина, SINAD та THD

FM вимірювання

• Смуга пропускання FM: 96 кГц (широка)
• FM відхилення: до 75 кГц з точністю ±2% та типово ±1 кГц
• Результати звуку включають потужність сигналу, частоту носія, FM відхилення RMS, відхилення вершина-вершина, SINAD та THD

Застосування

• Перевірка відповідності передавачів мовлення та LMR
• Тестування забезпечення якості модуляції
• Аналіз відхилення передавача та якості звуку
• Оцінка перешкод сусідніх каналів
• Моніторинг та усунення несправностей продуктивності передавача
