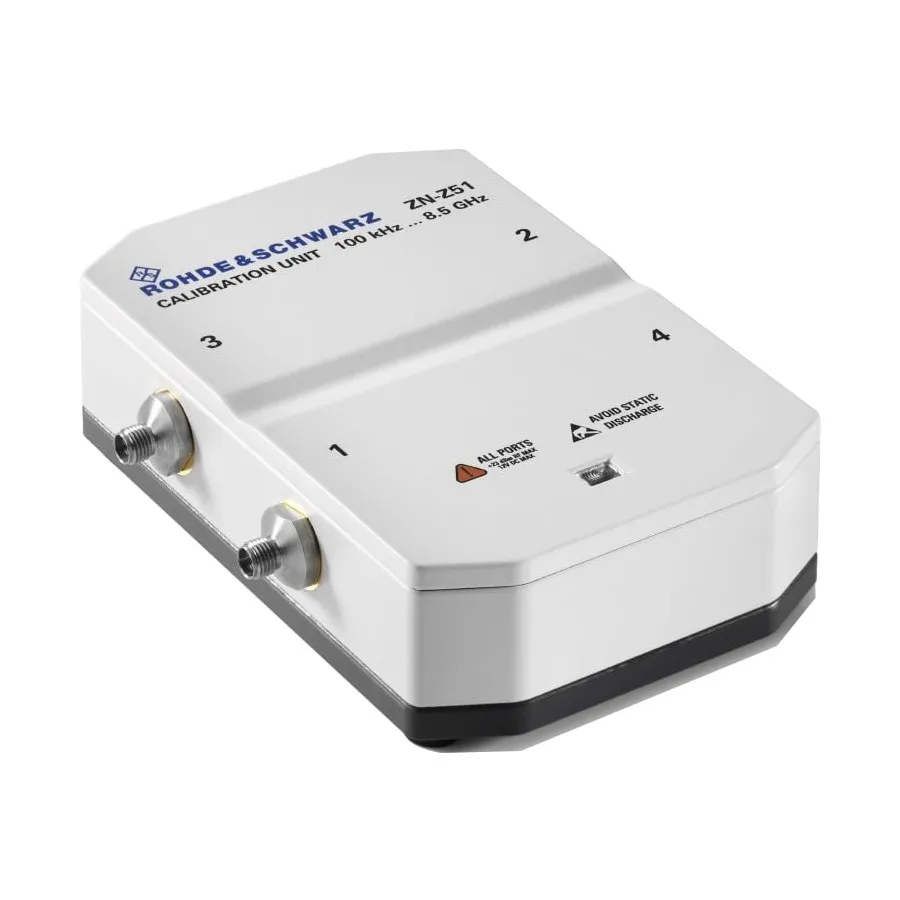

Rohde & Schwarz ZN-Z51.74 Calibration Unit

Огляд

Rohde & Schwarz ZN-Z51.74 — високоефективний автоматичний блок калібрування для векторних аналізаторів мереж (VNA) серії ZN-Z5x. Він забезпечує узгодження імпедансу 50 ом та охоплює частотний діапазон від 100 кГц до 8.5 ГГц чотирма незалежними тестовими портами N-типу (N(f)), дозволяючи гнучку багатопортову калібрування та тестування складних RF схем та мереж.

Основні характеристики

• Чотири тестові порти N-типу (N(f)) для можливості багатопортової калібрування
• Характеристичний імпеданс 50 ом
• Широкий частотний діапазон: 100 кГц до 8.5 ГГц
• Автоматичне виявлення та керування через USB для безперервної інтеграції з сумісними VNA
• Параметри окремої конфігурації портів для максимальної гнучкості
• Автоматичне виявлення та конфігурація підключеної тестової системи
• Мінімальний час розігріву для стабільної роботи

Застосування

• Багатопортова характеризація RF та мікрохвильових компонентів
• Вимірювання складних мереж та S-параметрів
• Каскадне та наскрізне тестування передачі
• Калібрування та перевірка матриці комутаторів
• Характеризація фільтрів та дипл­ексерів

Комплектація

• USB кабель для підключення до VNA
• Калібровані еталони (open, short, load)
• Документація користувача та програмне забезпечення
