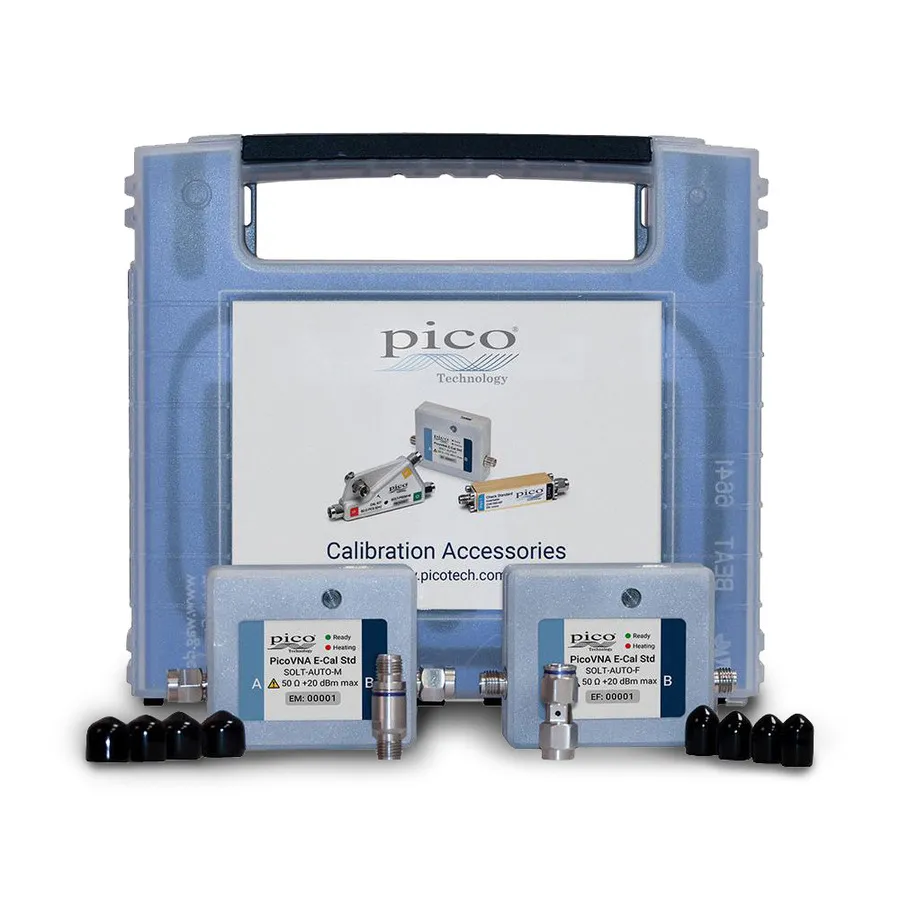

Pico Technology TA520 VNA Dual E-Cal Calibration Kit

Огляд

Pico Technology TA520 — це подвійний електронний еталон калібрування (E-Cal) SOLT, що забезпечує як автоматизовані еталони калібрування SMA (male) так і SMA (female) в одному комплекті. Кожен SOLT має управління температурою в духовці, управління USB та автоматизоване калібрування через програмне забезпечення PicoVNA, що виключає ручні операції підключення/відключення та зменшує помилки установки.

Основні характеристики

• Подвійні еталони SOLT: SMA (male) - SOLT-AUTO-M та SMA (female) - SOLT-AUTO-F
• Діапазон частот: 300 kHz–8,5 GHz
• Імпеданс порту: 50 Ом
• Межи введення порту: +10 dBm експлуатації, +20 dBm/1 V pk захист
• Еталони включають: Short, Open, Load, Through та характеризований адаптер порту
• Повна S-параметр характеристика в діапазоні 300 kHz–8,5 GHz
• Управління температурою зі швидким розігрівом для термостабілізації еталонів
• USB 2.0 (micro) управління та живлення
• Компактні розміри: 65 мм Д x 43 мм Ш x 15 мм В на одиницю
• Дані вбудовані та читаються з USB-пристрою

Застосування

• Автоматизоване калібрування для конфігурацій портів SMA (male та female)
• Гнучка верифікація установки VNA для декількох типів конекторів
• Повторюване калібрування вимірювання для установок з подвійним портом
• Верифікація процесу, що вимагає обох типів гніздда конектора

Комплектація

• Захисний кейс
