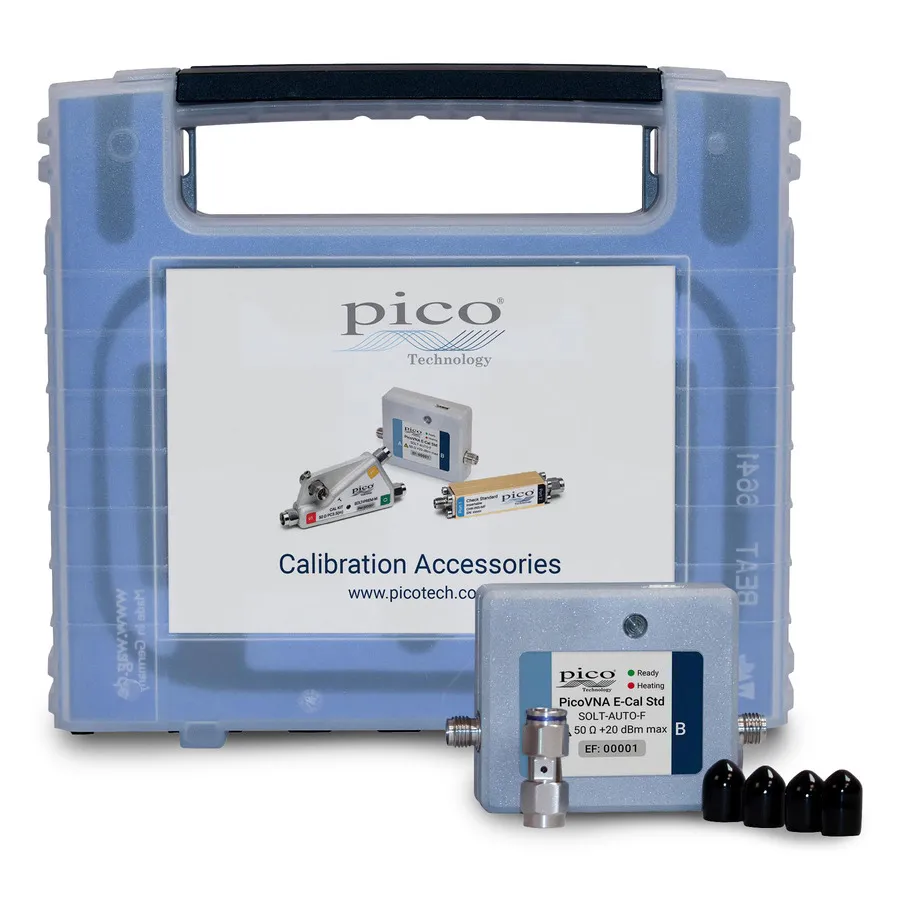

Pico Technology TA519 VNA E-Cal Calibration Kit
Pico Technology TA519 VNA E-Cal комплект калібрування
Запитати ціну
Pico Technology TA519 is an automated 8.5 GHz E-Cal SOLT calibration kit with SMA female ports for rapid, repeatable VNA calibration.
Деталі продукту
| Модель | TA519 |
| Виробник | Pico Technology |
| Категорія | Analyzer Calibration Kits |
| Наявність | На замовлення |
Опис
Огляд
Pico Technology TA519 — це автоматизований електронний еталон калібрування (E-Cal) SOLT (Short, Open, Load, Through), розроблений для швидкого та повторюваного калібрування VNA. Він виключає ручні операції підключення/відключення традиційного калібрування шляхом внутрішнього перемикання між еталонами калібрування та автоматизації всього процесу через управління USB через програмне забезпечення PicoVNA.
Основні характеристики
- Діапазон частот: 300 kHz–8,5 GHz
- Інтерфейс порту: 2x 50 Ом SMA (female)
- Межи введення порту: +10 dBm експлуатації, +20 dBm/1 V pk захист
- Directivity: 40 dB
- Source match: 40 dB
- Load match: 36 dB
- Reflection tracking: 0,05 dB
- Transmission tracking: 0,04 dB
- Метод передачі калібрування: SOLT порівняння
- Управління температурою зі швидким розігрівом для термостабілізації еталонів
- Повнодіапазонна характеристика S-параметрів багатошляхом
- USB 2.0 (micro) управління та живлення
- Компактні розміри: 65 мм Д x 43 мм Ш x 15 мм В
Застосування
- Автоматизоване калібрування VNA для покращеної повторюваності
- Верифікація установки вимірювання та перевірка калібрування
- Регулярне автоматизоване калібрування для критичних процесів вимірювання
- Швидкий робочий процес калібрування без ручних операцій
Комплектація
- Захисний кейс
