Maury Microwave A035E 1.85/2.4mm Connector Gage
Maury Microwave A035E Калібр для роз'ємників 1.85/2.4mm
Maury Microwave A035E is a 1.85/2.4mm connector gage kit with thread-on metrology design and 0.0001 inch dial resolution measuring female and male pin interface locations.
Деталі продукту
| Модель | A035E |
| Виробник | Maury Microwave |
| Категорія | Analyzer Calibration Kits |
| Наявність | На замовлення |
Опис
Огляд

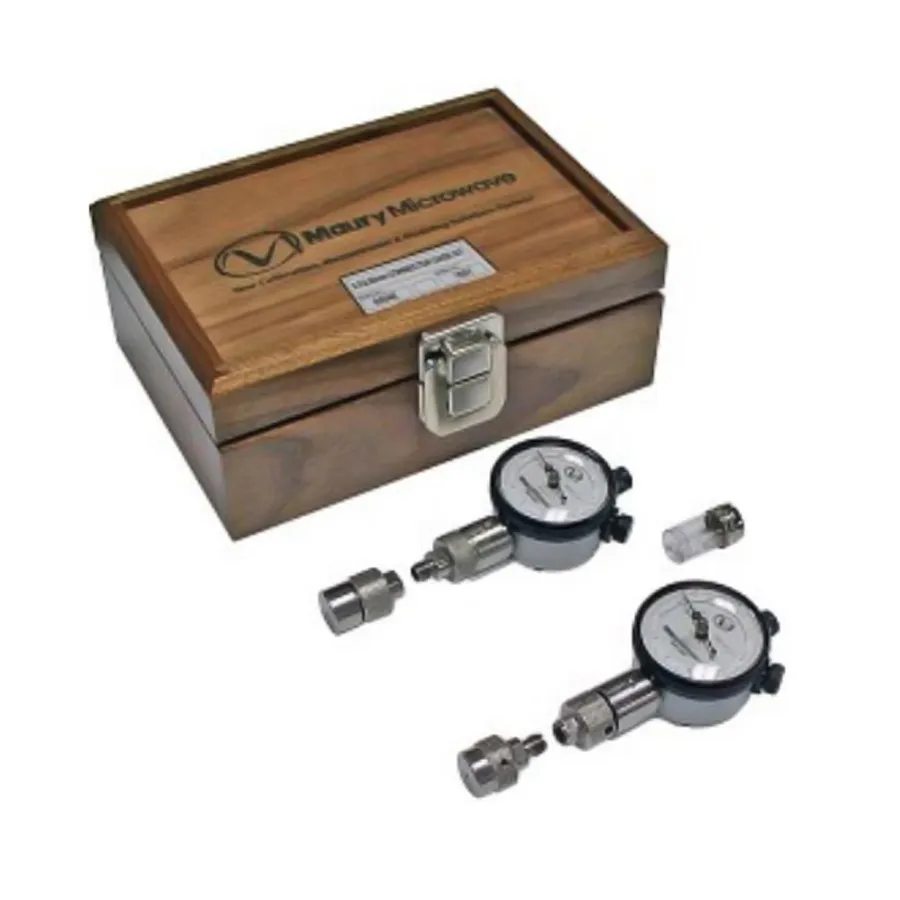

Maury Microwave A035E — набір калібрів для вимірювання точних коаксіальних роз'ємників 1.85mm та 2.4mm. Він має метрологічну потокозв'язну конструкцію, яка дозволяє точно вимірювати розташування контактних штифтів жіночих та чоловічих роз'ємників із можливістю самоперевірки.
Основні характеристики
- Прямий показ показань із можливістю самоперевірки
- Метрологічна потокозв'язна конструкція для точних вимірювань інтерфейсу
- Роздільна здатність циферблату 0.0001 дюйма для високоточних вимірювань
- Вимірює розташування контактних штифтів роз'ємників 1.85mm та 2.4mm
- Підходить для жіночих та чоловічих конфігурацій контактів
Як це працює
Набір включає спеціально адаптовані циферблатні індикатори та необхідні втулки та штифти для з'єднання з точними роз'ємниками 1.85mm та 2.4mm. Еталонні калібри використовуються для регулювання циферблатного індикатора на нуль перед підключенням потокозв'язного калібру для вимірювання відстані від інтерфейсу до площини з'єднання зовнішнього провідника.
Застосування
- Метрологія RF та мікрохвильових роз'ємників
- Калібрування та верифікація аналізаторів мережі
- Контроль якості точних роз'ємників
Характеристики
| Connector Type | 1.85 / 2.4mm |
Запит ціни
Maury Microwave A035E 1.85/2.4mm Connector Gage
